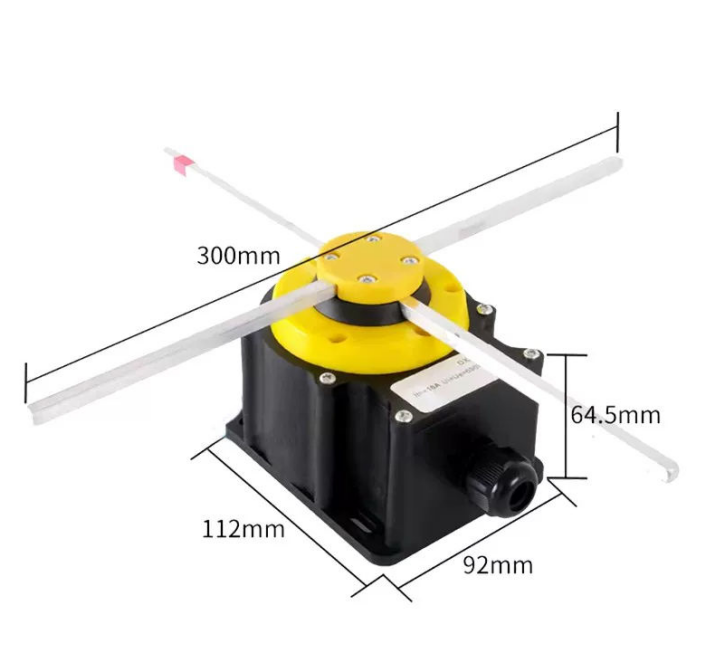

Ve kterých scénářích jsou vhodné koncové spínače jeřábů?

Prevence přejezdů a incidentů dvoublokování

Jak omezovače jeřábů zastavují pohyb zdvihacího zařízení ještě před ztrátou volné délky lana

Koneční spínače na jeřábech zabrání vzniku vážných nehod tím, že v předem stanovených bodech na trase odpojí napájení. Tyto spínače sledují polohu zdvihacího zařízení buď pomocí mechanických pák, nebo pomocí systémů s inkrementálními snímači (encoder), a aktivují se, jakmile se hák přiblíží příliš k hornímu konci nebo dosáhne konců kolejnic vozíku. Když tyto spínače vypnou elektrický proud ještě před tím, než se z lan úplně vyžene veškeré povolení, zabrání tzv. dvojitému blokování (two-blocking). Tato situace nastává, když se zdvihací bloky srazí s hrotem ramene jeřábu, což často vede k celkovému zhroucení konstrukce. Správná kalibrace vytváří mezi jednotlivými komponenty dodatečný bezpečnostní prostor, který udržuje lana dostatečně napnutá a zároveň umožňuje plynulejší zpomalení. Podle průmyslových zpráv mají provozy, které správně udržují své koneční spínače, o 60–65 % nižší počet zvedacích nehod ve srovnání s provozy, kde není údržba prováděna řádně.

Analýza skutečných poruch: Zpráva OSHA pro ocelářský podnik ve Středozápadě (2022)

V roce 2022 se OSHA zabývala událostí, ke které došlo na ocelárně ve Středozápadních Spojených státech, poté co zaměstnanci zaznamenali vážné poruchy ve svých bezpečnostních systémech. Problém vznikl, když horní koncový spínač jeřábu přestal správně fungovat během přepravy kelímků s roztaveným kovem. Následkem toho došlo k poměrně katastrofální události – jeřáb nadále zvedal břemeno nad své bezpečné limity, čímž vznikla nebezpečná situace známá jako „two-blocking“ (zablokování dvou částí). To nakonec vedlo k přetržení zdvihacích lan. Náklad o hmotnosti 18 tun spadl z výšky přibližně 12 metrů přímo dolů a poškodil zařízení v hodnotě asi 740 000 USD, jak uvádí zpráva společnosti Ponemon z loňského roku. Při podrobnějším vyšetření situace zjistili vyšetřovatelé, že továrna vynechala instalaci záložního ochranného systému, který je stanoven v normě ASME B30.16. Kdyby tento druhý stupeň ochrany – konkrétně redundantní koncový spínač – byl nainstalován, mohl by se aktivovat a zastavit celý proces ještě před tím, než došlo k katastrofě. Tato celá situace vysvětluje, proč současné bezpečnostní předpisy tak důrazně upřednostňují magnetické indukční spínače před tradičními mechanickými spínači. Tyto novější spínače skutečně fungují i v případě, že se části zaseknou nebo zablokují, což je rozhodující faktor pro prevenci nehod tohoto typu.

Porozumění funkci limitních spínačů pro provozní a bezpečnostně kritické účely

Existuje několik typů omezení jeřábů, z nichž každý plní konkrétní funkci v závislosti na svém konstrukčním provedení a umístění instalace. Provozní typ zajišťuje běžné úkoly, například zastavení zdvihacích zařízení, když materiál dosáhne určitých poloh během zdvihacích operací. Tyto spínače jsou zaměřeny na efektivní a spolehlivý provoz. Jejich porucha obvykle jen zpomalí práci, aniž by způsobila vážnější problémy. Bezpečnostní spínače vyprávějí jiný příběh. Tyto spínače předcházejí katastrofám a zabrání nebezpečným situacím, jako jsou například tzv. dvoublokové nehody nebo strukturální poškození. Jsou vybaveny záložními systémy, splňují přísné bezpečnostní normy, například požadavky na certifikaci SIL-2/PLd, a jsou navrženy tak, aby při jejich aktivaci byla jedinou prioritou zastavení probíhající operace – nic jiného již není důležité. Podle nedávných průmyslových údajů z časopisu Lifting Equipment Digest z roku 2023 se přibližně jedna třetina všech jeřábových nehod stane právě proto, že lidé příliš spoléhají na běžné provozní spínače místo na řádné bezpečnostní mechanismy pro ochranu před nebezpečími.

Aby bezpečnostní funkce správně fungovaly, musí mít dobu odezvy kratší než 500 milisekund, aby byly schopny zastavit pohyb jeřábu dříve, než dojde ke ztrátě napnutí lana. Provozní spínače naopak dokážou vydržet delší zpoždění, aniž by to způsobilo problémy. Běžnou chybou je instalace běžných spínačů v místech, kde je vyžadováno omezení zatížení, což je v rozporu s pravidly stanovenými v bezpečnostních normách CMAA 74. Před instalací je proto velmi důležité provést kontrolu typu používaných spínačů ve srovnání s typem spínačů určeným při oficiálním hodnocení rizik pro daný jeřáb. Tím se zajistí dodržení příslušných bezpečnostních požadavků a ochrana zaměstnanců před potenciálními nebezpečími.

Dodržování předpisů: Povinné nasazení limitních spínačů u jeřábů

Požadavky normy ASME B30.16–2023 na redundantní horní limitní spínače

Norma ASME B30.16-2023 vyžaduje tyto redundantní horní limitní spínače na jeřábech nyní již nejen proto, že se považují za dobrý průmyslový zvyk, ale protože je tento požadavek přímo uveden v příslušné normě. Dvojnásobný systém musí zastavit pohyb jeřábu těsně před tím, než dojde k přejezdu. Zamyslete se nad touto situací: pokud selže hlavní spínač během zvedání, záložní spínač musí okamžitě aktivovat zastavení, aby nedošlo k povolení lana. Tyto bezpečnostní opatření řeší problémy, které jsme opakovaně pozorovali v zprávách o nehodách napříč různými odvětvími. Podívejte se například na údaje OSHA z minulého roku, podle nichž jednobodové poruchy způsobily přibližně 37 % všech strukturálních zhroucení jeřábů. Správné nastavení těchto spínačů znamená umístit je přibližně o 10 % pod nejvyšší polohu zvedání a kontrolovat je každý měsíc, aby byla zajištěna jejich funkčnost. Společnosti, které tyto kroky vynechají, čelí vážným finančním postihům ze strany OSHA ve výši stovek tisíc dolarů, navíc jejich pojištění nemusí pokrýt škody v případě, že k nehodě skutečně dojde.

Zarovnání CMAA 70/74 pro omezení rozsahu posuvu a otáčení

CMAA stanovila přísná pravidla týkající se míst, kde je možné jeřáby pohybovat a otáčet, a to prostřednictvím specifikací č. 70 a 74. Podle těchto pokynů je nutné instalovat koncové spínače ve třech hlavních bodech, ve kterých dochází k pohybu: podél mostu, na samotném vozíku a při otáčení ramene. Jakmile se jakákoli část zařízení přiblíží na 95 % své návrhové kapacity, tyto spínače automaticky zasáhnou a vypnou napájení ještě před tím, než dojde k nehodě, například nárazu do stěny nebo jiného zařízení v blízkosti. Je však třeba si uvědomit jednu důležitou skutečnost: CMAA nepovoluje používání těchto koncových spínačů jako běžných ovládacích prvků. Tato chyba ve skutečnosti způsobuje přibližně polovinu všech nehod ve skladových zařízeních, které by bylo možné zabránit – podle údajů Národní rady pro bezpečnost z minulého roku. Pro správné nastavení musí zaměstnanci zaznamenat přesné hodnoty krouticího momentu pro tyto zastavovací body a provádět každoroční zátěžové zkoušky pomocí závaží splňujících certifikační požadavky. Sklady, které manipulují s nebezpečnými látkami, budou muset tyto kontroly provádět ještě častěji – každé tři měsíce místo jednou ročně – jako součást těchto bezpečnostních požadavků.

Výběr správného koncového spínače jeřábu pro vaše konkrétní použití

Výběr správného koncového spínače pro jeřáb vyžaduje zohlednění několika faktorů, včetně nosné kapacity, odolnosti vůči podmínkám prostředí a kompatibility se stávajícími systémy. V prostředích, kde jsou problémem prach a vlhkost – například na venkovních staveništích nebo v blízkosti vody – zvolte spínače s ochranou IP67 nebo lepší. Zkontrolujte také elektrické parametry: většina standardních jeřábů potřebuje přibližně 20 až 40 A, aby se zabránilo problémům při špičkovém zatížení sítě. Ujistěte se, že jakékoli instalované zařízení bezproblémově komunikuje s již používanými programovatelnými logickými automaty (PLC) a měniči frekvence. Bezpečnost na prvním místě znamená dodržování standardu ASME B30.16-2023 pro kritické provozy. Nezapomeňte také na přístupnost pro údržbu – dobře promyšlený design ušetří později mnoho starostí při neočekávané poruše. Pokud jsou všechny tyto prvky správně navrženy na základě skutečných podmínek, které denně panují na pracovišti, životnost zařízení se prodlouží a poruchy se výrazně zřídí.
