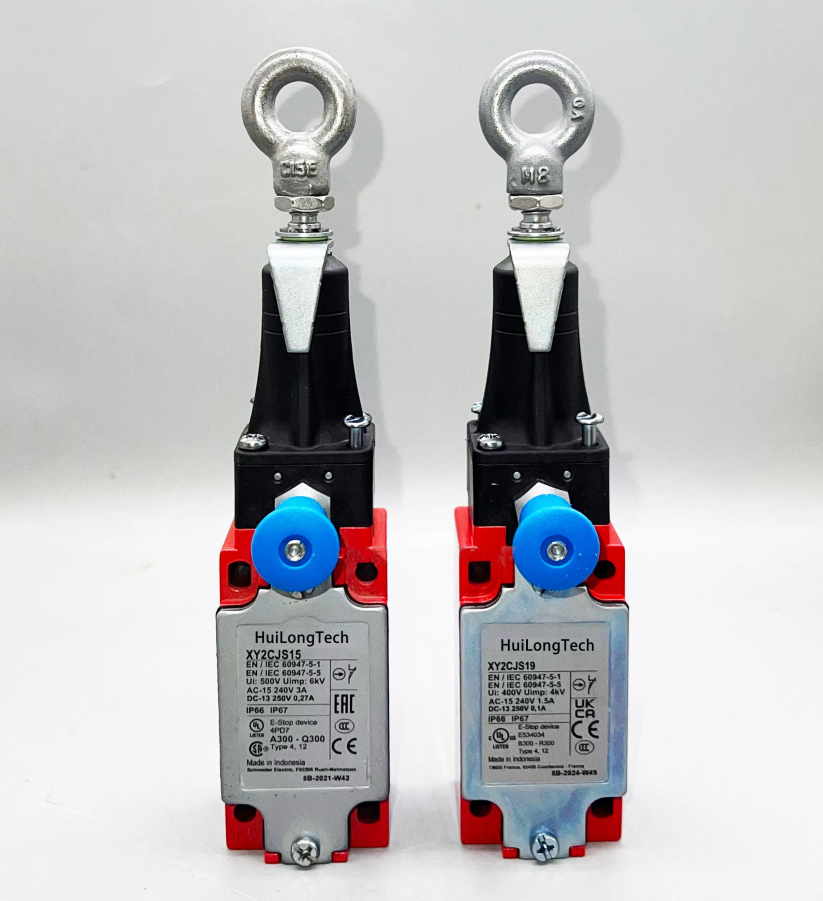

Jaké jsou tipy pro instalaci nouzového vypínače s tažným lanem?

Správnou montáž, umístění a přístupnost nouzového vypínače s tažným lanem

Optimální výšku, rozestupy a umístění v zorném poli podle norem ISO 13850 a ANSI B11.19

Tlačítka nouzového zastavení pro tažné lana by měla být umístěna ve výšce mezi 60 a 170 cm nad úrovní, kde pracovníci skutečně pracují, v souladu se standardy ISO 13850 i pokyny ANSI B11.19 týkajícími se ergonomie a přístupnosti. Výška musí umožňovat rychlý přístup v případě havarijní situace, ale zároveň bránit neúmyslnému spuštění během běžného provozu. Podél dopravníků je nutné tyto zařízení umisťovat ve vzdálenosti nejvýše 30 metrů od sebe. Musí také být umístěna ve vzdálenosti nejvýše 15 cm od jakýchkoli bodů stlačení robotických zařízení, aby pracovníci nemuseli přebíhat po podlaze, aby zastavili strojní vybavení. Vždy zajistěte, aby nebyla viditelnost těchto tlačítek ničím zakryta. Nepokrývejte je za stroji, potrubím ani hromadami materiálu. A rozhodně zvolte žluté plastové pouzdra – ty skutečně vynikají proti většině pozadí, což je zásadní zejména při špatném osvětlení nebo vysoké míře stresu během nouzové situace.

Zajištění nezakrytých tažných zón a aktivace z obou stran pro rychlou lidskou reakci

Při nastavování těchto nepřetržitých tažných koridorů se ujistěte, že je po celé délce dráhy lana kolem něj alespoň jeden metr volného prostoru, aby se nic nezachytilo o potrubí, kabely ani jiné konstrukční prvky, které se mohou nacházet v blízkosti. Systémy, které se vypnou při tažení z libovolné strany, výrazně zkracují dobu odezvy ve srovnání se systémy fungujícími pouze jednosměrně – v reálných podmínkách jde přibližně o 40 % rychlejší reakci. Co se týče napnutí lana, podle normy UL 508A by mělo ležet v rozmezí mezi 50 a 150 newtony. Tento rozsah zajistí správnou funkčnost systému, aniž by lano příliš viselo nebo se stávalo nadměrně tuhým. Zkontrolujte snadnost aktivace po celé délce lana testováním v různých bodech. Pokud je v některém místě nutné působit silou vyšší než 200 newtonů, jedná se o problém. Po jakýchkoli změnách v uspořádání provozu nebo přemístění zařízení vždy proveďte rychlou kontrolu možných překážek. Tyto jednoduché kroky pomáhají udržet celý systém dlouhodobě bezproblémově v provozu.

Elektrická integrace a ověření bezpečnosti nouzového vypínače s tažným lanem

Vedení: Přímé vs. monitorované obvody (EN ISO 13849-1 PL e / SIL 3)

Při zacházení s vysokorizikovými situacemi jsou vyžadovány monitorované obvody místo jednoduchého přímého zapojení, pokud chceme dosáhnout úrovně výkonnosti e (PL e) nebo úrovně bezpečnostní integrity 3 (SIL 3) stanovených v normě EN ISO 13849-1. Běžné přímé zapojení pro tyto náročné aplikace nestačí. Monitorované systémy zahrnují několik bezpečnostních funkcí, které standardní uspořádání nemají. Obvykle mají redundantní kontakty, využívají techniky křížového monitorování a zahrnují zpětnovazební mechanismy, které pomáhají odhalit nebezpečné poruchy ještě před tím, než se stanou problémem. Jedná se například o svařené kontakty, přerušené vodiče nebo obvody, které najedou úplně přestanou fungovat. Podle různých průmyslových bezpečnostních výzkumných prací publikovaných v poslední době tento přístup snižuje počet nebezpečných poruch přibližně o 92 procent. Pro správnou implementaci musí inženýři instalovat dvoukanálové zapojení se zabudovanými automaticky spouštěnými samotesty. Systém také vyžaduje speciální relé, která jsou fyzicky propojena a splňují přísné požadavky uvedené v normě EN 60947-5-1.

Ověření doby odezvy a kalibrace odrazu (< 200 ms podle IEC 60204-1)

Norma IEC 60204-1 vyžaduje, aby se stroje zcela zastavily do 200 milisekund od okamžiku, kdy někdo táhne nouzový lankem, až do skutečného vypnutí napájení. Aby inženýři ověřili, zda systémy tomuto požadavku vyhovují, obvykle používají při uvádění nového zařízení do provozu i během pravidelné údržby každé tři měsíce rychlé datové záznamníky nebo osciloskopy. Velmi důležitá je také správná kalibrace odrazové (debounce) funkce. Buď mechanické tlumiče, nebo softwarové filtry je nutné vhodně nastavit tak, aby potlačily falešné signály způsobené vibracemi, ale zároveň umožnily systému reagovat dostatečně rychle za normálních podmínek. Reálné testy provedené ve 42 různých továrnách ukázaly, že systémy bez správné kalibrace se zastavily průměrně za 350 milisekund, což je výrazně nad bezpečnou hranicí. Pro důkladné ověření doporučují odborníci provádět simulované testy nouzového zastavení, kontrolovat čistotu elektrických signálů a vyzkoušet zařízení za různých provozních podmínek, včetně extrémních teplot a úrovní vlhkosti.

Environmentální odolnost a mechanická spolehlivost nouzového vypínacího spínače s tažným lankem

Výběr vhodných stupňů krytí NEMA/IP pro prach, vlhkost, teplotu a vibrace

Správné zohlednění environmentální kompatibility je rozhodující pro dlouhodobou životnost zařízení. Skříně s ochranou IP65 podle normy IEC 60529 úplně zabraňují vniknutí prachu a dobře odolávají vodním tryskám nízkého tlaku. Jsou ideální volbou pro místa, kde dochází k pravidelnému mytí, například v potravinářských provozech nebo výrobních prostorách farmaceutického průmyslu. V případě extrémně náročných podmínek v chemických závodech však vyhledejte spíše skříně typu NEMA 4X z nerezové oceli, které odolávají expozici mořské mlze, kyselým látkám a spolehlivě fungují v rozsahu teplot od mínus 40 °C až po 75 °C. Pro místa s vysokým rizikem vibrací, například v okolí kovových lisů nebo dopravníků upevněných na kolejnicích, zvolte spínače, které byly testovány na odolnost vůči zatížení 15G podle specifikací normy IEC 60068-2-6. Dále zkontrolujte, zda polymerové kabelové vedení obsahuje UV stabilizátory, aby si zachovalo pružnost i po dlouhodobém vibracím. Podle nedávných statistik OSHA z roku 2023 došlo ve zařízeních s vysokou vlhkostí vzduchu – způsobené použitím nesprávných environmentálních tříd – k 18procentnímu nárůstu poruch spínačů způsobených korozi. Vždy se ujistěte, že certifikace přesně odpovídá druhu nebezpečí přítomného v konkrétním umístění.

• Vlhkost/Prašnost : Minimální stupeň krytí IP65 pro vnitřní prostředí; tam, kde je možné dočasné ponoření, je vyžadován stupeň IP67
• Teplota : Potvrďte, že provozní rozsah od –30 °C do +70 °C odpovídá extrémním podmínkám v zařízení
• Vibrace : Elektromechanické spínače konzistentně převyšují výkon polovodičových alternativ při zrychlení nad 10G

Tato strategie hodnocení založená na riziku zajišťuje 99,9 % funkční dostupnosti za extrémních podmínek.

Montáž, napínání a dlouhodobý monitoring lana pro nouzové zastavení s tažným lanem

Dosahování správného napnutí (50–150 N) a řízení průhybu podle normy UL 508A

Podle norem UL 508A musí být napětí lana udržováno v rozmezí 50 až 150 newtonů, aby systém správně reagoval, aniž by docházelo k falešným poplachům nebo příliš rychlému opotřebení. Při přílišné volnosti lana se mechanismus pouze pomaleji aktivuje. Naopak příliš silné napnutí lana způsobuje jeho rychlejší poškození a postupné vybočení z polohy. Při instalaci těchto systémů používejte vždy kalibrované měřiče napětí, o kterých se často hovoří, a nezapomeňte provádět kontrolu každé tři měsíce nebo bezprostředně po jakékoli nárazové události na zařízení či po výrazných změnách teploty. Mnoho novějších bezpečnostních spínačů je nyní vybaveno vestavěnými vizuálními indikátory správného napětí, jako jsou například okénka měnící barvu nebo značky pro kontrolu zarovnání, které umožňují rychlou kontrolu stavu bez nutnosti použití nástrojů. Dále je důležité zajistit, aby délka nenosných úseků lana nepřesahovala maximálně deset metrů, aby nedocházelo k průvisu a aby byl zajištěn rovnoměrný pohyb po celé délce. Nezapomeňte také dokumentovat všechny provedené úpravy v souladu s pokyny uvedenými v normě ANSI/ISA 84.00.01-2022 pro správné vedení údržbových záznamů.
