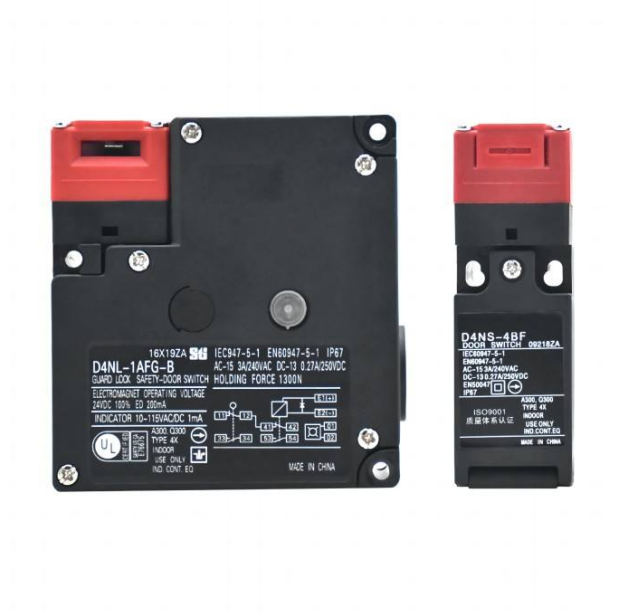

S jakým zařízením jsou bezpečnostní dveřní spínače kompatibilní?

Porozumění požadavkům na kompatibilitu bezpečnostních dveřních spínačů

Elektrická, mechanická a funkční kritéria závazků

Pokud jde o bezpečnostní dveřní spínače, musí správně spolupracovat v podstatě tři věci: elektrická kompatibilita, mechanická shoda a funkční závazky. Z hlediska elektrického musí spínače odpovídat požadavkům řídicího systému co se týče napětí (obvykle buď 24 V DC nebo 120 V AC) a musí být schopny zvládnout příslušný proud. Dále musí být vybaveny vestavěnými bezpečnostními funkcemi, aby v případě poruchy – například uvolnění vodičů nebo selhání kontaktů – došlo k bezpečnému vypnutí systému místo nebezpečného pokračování v provozu. Z mechanického hlediska je také velmi důležitá síla potřebná k aktivaci spínače. Většina aplikací vyžaduje maximálně přibližně 5 newtonů pro oblasti, kde mohou lidé na dveře tlačit. Také délka zdvihu musí být přesně nastavena, aby nedocházelo k náhodnému spuštění ani k předčasnému opotřebení součástí. Z funkčního hlediska jde o fyzické oddělovací kontakty, které přeruší napájení při otevření dveří. Tyto kontakty jsou vyžadovány normami SIL2 a SIL3 podle předpisů IEC 62061 a IEC 61508. Výrobci často poskytují dodatečnou ochranu prostřednictvím dvoukanálových systémů a počasí odolných pouzder s klasifikací IP67, čímž se spínače stávají mnohem spolehlivějšími v náročných průmyslových prostředích, kde jsou běžnými problémy prach, vlhkost a vibrace.

Klíčové normy upravující kompatibilitu (ISO 13857, IEC 60947-5-3, UL 508A)

Mezinárodní bezpečnostní normy stanovují technické a postupové hranice pro bezpečnou integraci:

• ISO 13857 stanovuje minimální bezpečnostní vzdálenosti za účelem prevence nebezpečného dosažení přes ochranné prvky během provozu
• IEC 60947-5-3 stanovuje požadavky na výkonnost – včetně mechanické životnosti do 1 milionu cyklů – a vyžaduje konstrukční prvky, jako jsou kontaktory s nuceným vedením
• UL 508A upravuje stavbu ovládacích panelů v Severní Americe a vyžaduje ochranu proti zkratu, správné dimenzování vodičů a soulad s požadavky na označování

Certifikace nezávislou třetí stranou podle těchto norem je nezbytní pro ověření. Nedodržení těchto norem může mít za následek regulační postihy – včetně pokut OSHA přesahujících 500 000 USD – jakož i výpadky provozu a riziko odpovědnosti.

Přizpůsobení bezpečnostních dveřních spínačů běžnému průmyslovému zařízení

Doprovodné dopravníky, robotické systémy a lisy: zohlednění síly akčního členu, zdvihu a časování cyklu

Správná volba spínače závisí skutečně na tom, o jaký druh zařízení se jedná. Vezměme si například dopravníky – ty vyžadují spínače, které dokážou odolat poměrně významné síle, přibližně 50 newtonům nebo více, aby se při náhodném nárazu něčeho neuvolnily. U robotických systémů naopak nejvíce záleží na rychlosti. Tyto systémy potřebují dobu odezvy kratší než 100 milisekund, aby stihly sledovat jejich rychlé pohyby a zabránily zpomalení výroby. Jiný typ výzvy představují lisovací stroje, zejména těžké kovové lisovací stroje, které neustále vibrují. Zde je zásadní přesně nastavit zdvihovou vzdálenost, protože pokud není dostatek prostoru pro zdvih, mohou se dveře zbytečně aktivovat kvůli běžnému pružení materiálů nebo změnám teploty. Analýza dat vydávaných v roce 2023 výborem ANSI B11 ukazuje zajímavý fakt, který vysvětluje, proč je tak důležité správně shodovat technické specifikace. Jejich vyhodnocení odhalilo, že téměř u jednoho z pěti selhání ochranných zařízení byla příčinou právě použití spínačů, které neodpovídaly konkrétním požadavkům daného strojního zařízení. Proto by měli inženýři vždy ověřovat funkčnost komponent podle skutečných provozních podmínek, nikoli pouze vybírat součástky na základě toho, jak dobře vypadají v katalogu.

Případová studie: Implementace v lakovnách pro automobilový průmysl

Dodavatel komponentů prvního stupně pro automobilový průmysl odstranil chronické poruchy bezpečnostních dveří ve své lakovně o nosnosti 800 tun tím, že mechanické koncové spínače nahradil magneticky kódovanými dvoukanálovými bezpečnostními spínači dveří. Vibracemi způsobené nesouosost způsobovala dříve opakované falešné zastavení – průměrně 22 neplánovaných zastavení za měsíc. Modernizované řešení zajistilo:

• Dvojnásobné kontaktní ověření vyhovující normě SIL2
• tolerance zdvihu 15 mm, která umožňuje kompenzovat deformaci konstrukce pod zátěží
• Kořpusy z nerezové oceli s ochranou IP67 odolné proti olejovému mlhu a rozstřikující se chladicí kapalině

Prostoj klesl o 40 %, což přináší roční nárůst produktivity ve výši 220 000 USD a úplné odstranění všech falešných výpadků – ukazuje, jak přesné přizpůsobení prostředí a provozních podmínek zvyšuje jak bezpečnostní integritu, tak provozní nepřetržitost.

Bezkontaktní a hybridní technologie bezpečnostních spínačů dveří

RFID a induktivní senzory v nebezpečných nebo hygienických prostředích

Pokud jde o náročná prostředí, bezkontaktní technologie, jako jsou RFID štítky a indukční senzory, opravdu vynikají tam, kde běžné mechanické spínače selhávají. Tyto systémy nemají pohyblivé části, které by mohly vyvolat jiskru, a proto jsou bezpečné pro použití v oblastech klasifikovaných jako zóny ATEX nebo IECEx. Dále účinně odolávají různým nepříznivým vlivům – od prachových částic přes rozstřiky oleje až po hromadění vlhkosti. Navíc odolávají náročným chemickým čisticím procesům, které jsou vyžadovány v potravinářských závodech a farmaceutických laboratořích podle standardů EHEDG a požadavků NSF/ANSI 169. Nerezové pouzdra zůstávají dokonale utěsněná i při umístění vedle rušivého zařízení, jako jsou svařovací stroje nebo velké průmyslové motory. U aplikací citlivých na teplotu indukční senzory zachovávají přesnou funkci v poměrně širokém rozsahu teplot bez nutnosti trvalého doladění. A protože jejich odezva trvá většinou méně než 15 milisekund, stávají se tyto senzory nezbytnou součástí rychlých provozů, jako jsou automatické balicí linky, továrny na plnění nápojů a prostředí sterilní výroby.

Zamezení jednobodových poruch: Proč jsou důležité redundance a ověření zpětné vazby

Získání spolehlivých výsledků ze systémů, u nichž je bezpečnost natolik důležitá, znamená odstranění jednotlivých bodů selhání, kde by mohlo dojít k úplnému výpadku najedou. Kombinace technologie RFID s magnetickými senzory vytváří systém, který se samokontroluje prostřednictvím dvou oddělených kanálů. Princip fungování je ve skutečnosti poměrně přímočarý. Pokud jedna část přestane správně fungovat, záložní systém okamžitě přebere řízení a bezpečně systém vypne. Dále jsme do systému začlenili logiku PLC, která neustále porovnává aktuální polohy dveří s očekávanými hodnotami. To umožňuje detekovat širokou škálu problémů, například uvíznuté kontakty, prokluzování akčních členů nebo odchylky senzorů od požadovaného rozsahu. Přidáním nuceně řízených relé a průběžných diagnostických kontrol splňujeme standard SIL3 podle IEC 62061. To v podstatě znamená, že pravděpodobnost nebezpečného selhání klesá pod 0,001 % ročně. Existuje však i další výhoda: náš systém monitorování stavu zařízení poskytuje servisním týmům varovné signály dlouho před tím, než jakákoli součást dosáhne své mezní zátěže. Poruchy lze tak opravit preventivně, místo aby se čekalo na úplné poškození.

Integrace řídicího systému pro spolehlivý provoz bezpečnostních dveřních spínačů

Kompatibilita s PLC, bezpečnostními relé a fieldbusovými systémy (Pilz, Rockwell, Siemens)

Zajištění hladké spolupráce systémů znamená ověřit, zda mezi sebou dokáží komunikovat na různých úrovních. Nejprve se zaměřujeme na polní zařízení, poté na logické řídicí jednotky a nakonec na komponenty bezpečnostní infrastruktury. Aby mohly spínače plnit svou funkci správně, musí komunikovat stejným jazykem jako průmyslové standardy, například Ethernet/IP, PROFINET a PROFIsafe. To jim umožňuje vyměňovat aktualizace a diagnostické informace s bezpečnostními PLC od firem jako Pilz, Rockwell Automation a Siemens. Pokud jde o bezpečnostní relé, je zásadní zajistit, aby všechny parametry odpovídaly požadavkům. Cívka musí být napájena správným napětím a proudem a kontakty musí být navrženy tak, aby se při nevhodných podmínkách nezasekly. Jinak mohou nastat vážné problémy. Konfigurovatelné rozhraní usnadňují nastavení systému. Například možnost programovat výstupy různým způsobem nebo přepínat mezi různými komunikačními protokoly prostřednictvím firmware umožňuje výrazně zjednodušit integraci zařízení od různých výrobců do jednoho systému.

Polní studie ukazují, že dodržování standardu rozhraní IEC 60947-5-3 snižuje chyby integrace mezi různými platformami o 47 %, čímž se urychlí uvedení do provozu a zlepší dlouhodobá stabilita systému.

Dosahování souladu s úrovní bezpečnosti SIL2/SIL3 v celém bezpečnostním řetězci

Certifikace SIL není přidělována jednotlivým komponentám, ale celému celá bezpečnostní funkce , od senzoru po konečný prvek. Pro dosažení úrovně SIL2 nebo SIL3:

• Použijte dvoukanálové spínače s diagnostickým pokrytím –90 % (SIL2) nebo –99 % (SIL3), ověřené podle přílohy D normy IEC 62061
• Zavedte vzájemně monitorované výstupy a integrujte je s certifikovanými bezpečnostními PLC nebo relé, která splňují strukturální požadavky (např. kategorie 3/4 podle normy ISO 13849-1)
• Ujistěte se, že doba odezvy bezpečnostní funkce odpovídá nejdelšímu cyklu skenování řídicího systému – včetně zpoždění v síti a režie pro diagnostiku

Systémy SIL3 navíc vyžadují dokumentované výjimky z poruch, roční prověrky funkčnosti a sledovatelné záznamy o kalibraci. Audit funkční bezpečnosti opakovaně ukazují, že instalace s kompletní validací na celém řetězci – od hodnocení rizik, výběru komponent, integrace až po údržbu během životního cyklu – zažívají o 60 % méně bezpečnostních výpadků a výrazně nižší celkové náklady na vlastnictví.
