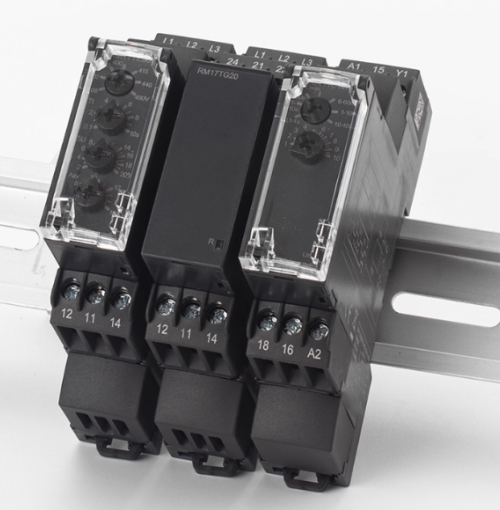

Come protegge un relè di sequenza di fase le apparecchiature industriali?

Comprensione dei relè di sequenza di fase e del loro principio di funzionamento

Definizione e concetto base dei relè di sequenza di fase

I relè di sequenza di fase svolgono un ruolo fondamentale nella protezione di impianti elettrici trifase. Questi dispositivi garantiscono che le fasi di tensione (L1, L2, L3) siano nell'ordine corretto, evitando danni alle apparecchiature. Senza di essi, motori e diversi carichi possono funzionare correttamente solo se la sequenza di fase corrisponde a quanto specificato dai produttori. I modelli più recenti oggi disponibili sul mercato rilevano i problemi di sequenza in modo estremamente rapido – circa 100 millisecondi – prevenendo inconvenienti come il moto inverso dei motori o la rottura dei compressori nei sistemi HVAC. Questo tempo di risposta riduce notevolmente i costi di riparazione futuri.

Principio di funzionamento nei sistemi di alimentazione trifase

I relè di sequenza di fase funzionano verificando gli angoli di fase della tensione mediante logica a microprocessore, assicurando il gap standard di 120 gradi necessario per un corretto funzionamento trifase. Consideri cosa accade quando un avviatore motore da 480 volt viene collegato a uno di questi relè. Se si verifica un guasto e il campo magnetico inizia a ruotare nella direzione opposta anziché in senso orario, il relè interrompe rapidamente l'alimentazione. Questa rapida reazione evita svariati problemi meccanici causati da coppia inversa. Alcune ricerche dell'anno scorso indicano effettivamente che questo tipo di protezione potrebbe essere responsabile della prevenzione di circa un quarto dei guasti precoci dei motori negli ambienti industriali.

Protezione dei motori dal senso di fase errato e dai danni meccanici

Conseguenze della sequenza di fase errata sul funzionamento del motore

Quando le fasi vengono invertite, i motori trifase iniziano a ruotare all'indietro invece che in avanti, causando un notevole stress sulle parti meccaniche. Secondo una ricerca di Macromatic dell'anno scorso, cuscinetti, giunti (quei componenti di collegamento) e vari elementi della trasmissione subiscono circa il triplo dello sforzo normale in queste condizioni. La situazione peggiora ulteriormente poiché la rotazione nella direzione errata provoca problemi termici negli avvolgimenti del motore. Questo surriscaldamento è effettivamente responsabile di quasi 4 su 10 guasti precoci dei motori nelle fabbriche e impianti di tutta la nazione. Risolvere questi problemi costa alle aziende circa ottomila cinquecento dollari ogni volta, come riportato dallo studio dell'Istituto Ponemon nel 2023.

Prevenire la Rotazione Inversa e lo Stress Meccanico Associato

I relè moderni per la sequenza di fase monitorano continuamente gli angoli di fase della tensione. Se le deviazioni superano ±10° rispetto al corretto intervallo di 120°, il relè disattiva l'avviatore del motore entro 2-3 cicli. Questo intervento è diventato standard negli impianti industriali, riducendo del 92% i guasti ai motori legati alla fase nelle implementazioni documentate, come indicato nel TankTemp Technical Report.

Caso studio: Guasto del motore causato da inversione di fase non rilevata

In un impianto di lavorazione alimentare, un errore di manutenzione ha causato l'inversione di fase in un motore compressore da 150 HP. La rotazione inversa non rilevata ha distrutto i cuscinetti assiali entro 47 minuti, contaminando 8.000 galloni di prodotto e causando perdite per 220.000 dollari. L'analisi successiva all'incidente ha confermato che un relè per la sequenza di fase da 450 dollari avrebbe potuto prevenire il 98% dei danni.

Rilevamento della mancanza di fase e mantenimento della stabilità del sistema

I sistemi elettrici a tre fasi hanno bisogno di energia bilanciata per funzionare correttamente, e i relè di sequenza di fase sono molto importanti per individuare quando manca una fase. Questi relè controllano le tensioni su ogni linea di fase e possono rilevare anche piccoli squilibri intorno al 15%, il che di solito significa che qualcosa non va con le connessioni o forse un conduttore ha fallito secondo il rapporto della Electrical Safety Foundation dello scorso anno. Quando i motori funzionano con due fasi invece che tre, perdono circa il 40% di efficienza e le loro avvolgimenti si riscaldano circa tre volte più velocemente del normale. Gli esperti di automazione industriale hanno visto questo accadere abbastanza volte da sapere che non è solo una teoria ma un danno reale all'attrezzatura che aspetta di accadere se non viene controllato.

I relè rispondono entro 100 millisecondi alla perdita di fase, evitando:

• Guasti dei cuscinetti dovuti a forze magnetiche squilibrate
• Rottura dell'isolamento a causa del surriscaldamento
• Danni alle apparecchiature a valle

I modelli avanzati si interfacciano con i PLC per emettere avvisi predittivi quando squilibri ricorrenti indicano connessioni in deterioramento. Secondo i rapporti di manutenzione del settore, gli impianti che utilizzano tali sistemi integrati registrano il 72% in meno di sostituzioni non programmate dei motori ogni anno.

Applicazioni industriali e integrazione con i sistemi di controllo

Utilizzo di relè di sequenza di fase in motori, pompe, HVAC e ascensori

I relè di sequenza di fase sono componenti essenziali per la protezione di apparecchiature vitali in vari settori industriali. Quando installati su motori e pompe, questi dispositivi impediscono rotazioni inverse pericolose che nel tempo possono causare danni seri, come un eccessivo logorio dei cuscinetti e problemi di allineamento dell'albero. Per le installazioni HVAC, mantenere la corretta direzione di rotazione del compressore è assolutamente cruciale, poiché un errore in tal senso potrebbe provocare il reflusso del refrigerante nel sistema o addirittura il congelamento delle serpentine durante il funzionamento. Anche i tecnici degli ascensori conoscono bene questa problematica, dato che i loro pannelli di controllo integrano la protezione della sequenza di fase per far funzionare in sicurezza quei massicci meccanismi di sollevamento e prevenire al contempo guasti agli attuatori delle porte che potrebbero intrappolare passeggeri tra un piano e l'altro. Secondo dati recenti di uno studio sulla sicurezza industriale pubblicato lo scorso anno, quasi un fermo imprevisto su cinque nelle operazioni di movimentazione di fluidi deriva effettivamente da problemi legati a una sequenza di fase non corretta.

Integrazione con avviatori motore e circuiti di controllo industriale

I relè di sequenza di fase si collegano agli avviatori motore attraverso quei contatti ausiliari che tutti conosciamo, attivando un arresto automatico in caso di inversione di fase o mancanza totale di alimentazione. Questi relè comunicano con i PLC attraverso le loro porte di ingresso digitale, diventando così un componente chiave in qualsiasi configurazione efficace di protezione. La maggior parte delle strutture industriali confermerà che, quando questi sistemi sono correttamente integrati nei quadri di comando, permettono la registrazione immediata dei guasti e operano in perfetta sinergia con i sistemi SCADA. Ciò significa che i responsabili degli impianti possono monitorare tutto da un'unica postazione centrale, invece di doversi spostare manualmente per individuare i problemi.

Crescente adozione nella produzione intelligente e negli ambienti Industry 4.0

L'ascesa dell'Industria 4.0 ha notevolmente aumentato l'interesse per relè intelligenti dotati di protocolli di comunicazione come Modbus TCP/IP e PROFINET. Questi dispositivi inviano informazioni sulla fase a piattaforme dell'Internet industriale delle cose, contribuendo a prevedere problemi prima che si verifichino, rilevando precocemente eventuali squilibri. Secondo alcune recenti ricerche riportate nell'ultimo rapporto sul settore dell'automazione, si è registrato un aumento di circa il 40 percento rispetto agli anni precedenti nel numero di aziende che hanno adottato sistemi di monitoraggio della fase collegati al cloud. Questa tendenza è comprensibile considerando i vantaggi offerti da questi sistemi in termini di riduzione dei costi energetici e prolungamento della durata dei motori in diverse strutture industriali. Oggi la maggior parte dei produttori preferisce relè certificati per funzionalità di sicurezza informatica, semplicemente perché soddisfare i requisiti di compatibilità con le reti intelligenti è ormai quasi obbligatorio nel mondo interconnesso in cui viviamo.

Migliorare la sicurezza, l'efficienza e la protezione pronta per il futuro

Principali vantaggi: Sicurezza elettrica, efficienza operativa e protezione delle apparecchiature

Secondo la ricerca del 2023 della Electrical Safety Foundation, i relè di sequenza di fase riducono di circa il 42 percento i guasti delle apparecchiature nei sistemi trifase perché rilevano immediatamente problemi come fasi invertite o perdita di alimentazione. Questi dispositivi impediscono ai motori di bruciarsi, proteggono da problemi di tensione che potrebbero causare danni e contribuiscono anche ad evitare incendi pericolosi. Inoltre, mantengono le operazioni in esercizio regolare poiché gli arresti imprevisti diventano molto meno frequenti. La circuitazione interna di questi relè agisce estremamente velocemente, individuando i guasti entro soli 50 millisecondi. È circa 25 volte più veloce rispetto a quanto si potrebbe fare manualmente. Pertanto, questa tecnologia non solo consente un risparmio sui costi di riparazione, ma garantisce anche la sicurezza dei lavoratori quando si verificano malfunzionamenti nei sistemi elettrici.

Bilanciare la dipendenza dai relè con le pratiche di manutenzione preventiva

I relè offrono una protezione immediata, ma molti tecnici esperti consigliano effettivamente di abbinarli a controlli periodici come test trimestrali di impedenza e scansioni infrarosso. Il motivo? Questi metodi aggiuntivi rilevano problemi che si sviluppano lentamente nel tempo, ad esempio l'isolamento usurato o i contatti che iniziano a erodersi gradualmente, fenomeni che i comuni relè non individuano affatto. Un recente esame delle pratiche di manutenzione industriale dello scorso anno ha mostrato risultati piuttosto impressionanti per le aziende che hanno combinato i loro sistemi a relè con questi approcci proattivi. I motori duravano in media quasi il 70% in più quando gli impianti adottavano questo approccio doppio, rispetto al semplice affidamento esclusivo alla protezione basata sui relè.

Relè Intelligenti per Sequenza di Fase e Tendenze della Protezione Predittiva Abilitata IoT

L'ultima generazione di relè è ora dotata di funzionalità IoT che consentono agli ingegneri di monitorare a distanza lo stato della rete. Questi dispositivi includono diversi sensori per controllare parametri come i livelli di distorsione armonica e le variazioni di temperatura nell'intero sistema. Secondo diversi importanti produttori del settore, dal 2022 si sono verificati circa un terzo in meno di problemi legati alle fasi, grazie all'uso di algoritmi intelligenti in grado di rilevare possibili anomalie con un anticipo compreso tra le 8 e le 12 ore. Collegando direttamente le informazioni dei relè ai software di manutenzione predittiva, questi sistemi moderni aiutano le aziende a soddisfare i requisiti di sicurezza Industry 4.0, permettendo ai tecnici di risolvere i problemi durante le finestre di manutenzione programmate anziché affrontare guasti imprevisti.
