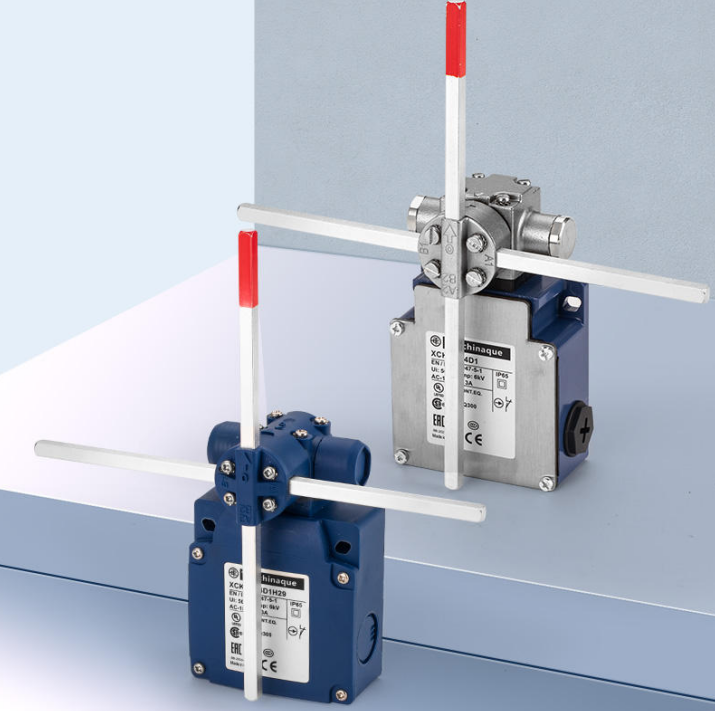

Jak vybrat správný koncový spínač pro těžké aplikace u jeřábů?

Porozumění roli koncového spínače jeřábu v bezpečnosti a řízení

Aplikace koncových spínačů jeřábů u jeřábů a zdviháků

Koncové spínače na jeřábech hrají klíčovou roli při zajišťování bezpečnosti a kontroly provozu u různých typů zdvihacích zařízení, jako jsou mostové jeřáby, portálové systémy a dopravníky materiálu. Tato zařízení sledují polohu pohybujících se částí mechanicky tak, aby se věci zastavily přesně tam, kde by měly, a to na konkrétních výškách nebo u určitých délek dráhy. Například u mostových jeřábů spínače zastaví vozík dříve, než by sjet z kolejnic. U lanových kladkostrojů vypnou motor ihned poté, co hák dosáhne téměř maximální výšky. To zabrání nadměrnému vyzvednutí břemene a chrání lana před poškozením během provozu.

Role v bezpečnostních západkách a nouzovém zastavení

Koncové spínače na jeřábech jsou nezbytné pro spuštění nouzového vypnutí, když během provozu dojde k poruše. Tyto spínače pracují ve spojení s bezpečnostními zámky a téměř okamžitě přeruší dodávku proudu v případě přetížení, zablokování nebo mechanické závady. Většina elektrických pojízdných jeřábů je podle předpisů OSHA a průmyslových norem jako CMAA 70/74 povinna je mít instalovány. Bez správných dorazů mohou jeřáby najet příliš daleko, což může vést ke znebezpečení elektrických kontaktů. Průmyslové zprávy uvádějí, že tyto události se stávají stovkykrát ročně pouze v USA.

Polohování a detekce koncové polohy pro provozní přesnost

U aplikací, které vyžadují přesnost na milimetr, musí většina systémů zůstat v rozmezí přibližně 2 mm od cílové pozice. Otočné koncové spínače jsou skvělou volbou pro monitorování rotujících částí – například u velkých otáčivých částí portálových jeřábů. Lineární verze se osvědčují při přímočarých pohybech, a proto se běžně používají v automatických skládacích operacích, kde je třeba přísně kontrolovat pohyb podél jedné osy. Dvoustupňový detekční systém upozorní obsluhu již při dosažení 95 % dráhy a následně aktivuje úplné zastavení na 100 %. Tento dvoufázový přístup chrání zařízení před náhlými nárazy a prodlužuje dobu provozu těchto systémů před nutností údržby nebo výměny.

Integrace s řídicími obvody pro automatické vypnutí a zpětnou vazbu

Mezní spínače posílají informace o poloze do PLC v reálném čase, což umožňuje uzavřenou smyčku řízení. Když se motory přiblíží ke svým mezím, tato konfigurace umožňuje postupné zpomalení namísto náhlého zastavení, čímž výrazně snižuje opotřebení v průběhu času. Většina systémů používá buď normálně otevřené, nebo normálně uzavřené kontakty pro signalizaci. Tato redundance je velmi důležitá, protože zajišťuje bezpečný provoz i v případě poruchy. Zaznamenali jsme případy, kdy se kontakty spojily svařením nebo korodovaly během let provozu, ale díky záložním cestám systém nadále funguje podle zamýšleného účelu bez úplného selhání.

Hodnocení provozních podmínek pro spolehlivý výkon mezních spínačů jeřábů

Vliv teploty, vlhkosti, prachu a vibrací na provoz spínačů

Mezní spínače na jeřábech, které pracují v náročných průmyslových podmínkách, jako jsou provozy pro výrobu oceli a přístavní provoz, musí odolávat extrémním environmentálním zátěžím. Teploty se mohou výrazně pohybovat mezi -40 stupni Celsia a 85 stupni Celsia, což způsobuje, že plastové díly degradují přibližně 2,7krát rychleji než jejich kovové protějšky. Když vlhkost stoupne nad 80 % relativní vlhkosti, stává se koroze vážným problémem pro spínače bez vhodného těsnění. Tavírenští pracovníci to znají velmi dobře, protože jemný křemičitý prach, který se tam běžně vyskytuje, každý rok způsobí zablokování přibližně jedné třetiny běžných spínačů. A pak tu je problém s vibracemi. Spínače vystavené rázům vyšším než 15G trpí urychleným opotřebením, a proto mnohé moderní instalace nyní vyžadují protirázové modely, aby zajistily stabilní provoz i přes neustálý pohyb a nárazové síly.

Stupně krytí (IP) a těsnění proti průmyslovým nečistotám

Spínače s krytím IP65 blokují 99 % vnikání prachových částic v prašném prostředí, jako jsou cementárny, což vede k o 58 % méně poruch ve srovnání s modely IP54. Dvojité těsnění z křemíku udržuje svou integritu při opakovaných tepelných cyklech do 200 °C v hliníkových hutích, zatímco hydrofobní povlaky zabraňují zkratům způsobeným vlhkostí u přístavních mostových jeřábů vystavených mořskému mlžení.

Mechanická odolnost za nepřetržitých rázových a vibračních namáhání

Vysoce kvalitní koncové spínače odolávají rázovým zatížením až 50G během manipulace se šrotovým materiálem, přičemž válečky z karbidu wolframu vydrží více než 10 milionů cyklů v hornických aplikacích. Montážní systémy s tlumením vibrací snižují odbíhání kontaktů o 89 % u návrhů vyhovujících normě ISO 10816, čímž zajišťují spolehlivost signálu u kolejnicových kelímkových jeřábů používaných při nepřetržité výrobě oceli.

Kovové vs. polymerové skříně: Výkon v extrémních průmyslových prostředích

Nerezové skříně jsou upřednostňovány v chemických závodech kvůli odolnosti vůči kyselým výparům, zatímco skleněným vláknem vyplněný nylon snižuje hmotnost protizávaží mostových jeřábů o 32 %, aniž by byla kompromitována těsnicí funkce dle IP67.

Přizpůsobení elektrických a zátěžových požadavků specifikacím koncových spínačů jeřábů

Úvahy o napětí, proudu a kapacitě výkonové zátěže

Při výběru koncového spínače jeřábu je nezbytné správně vybrat odpovídající elektrickou zátěž. Většina průmyslových spínačů vyšší kvality vydrží trvale proud mezi 20 až 40 ampér, což dobře vyhovuje běžným motorům jeřábů. Použití příliš malého spínače může vést k problémům, jako je například svařování kontaktů při náhlých špičkách napětí, zatímco použití příliš velkého spínače jen zbytečně přidává hmotnost a spotřebovává peníze. Vezměme si například typický mostový jeřáb o nosnosti 10 tun. Zvedací systém obvykle potřebuje minimálně kolem 30 ampér, aby správně zvládl velké špičky výkonu, ke kterým dochází zejména při náhlém zastavení v nouzových situacích.

Elektrické parametry a spínací schopnost při dlouhodobém provozu

Pro provoz v dlouhodobém režimu potřebujeme odolné kontaktové materiály, jako jsou stříbro-niklové slitiny, protože snižují elektrický odpor a zabraňují nadměrnému vytváření tepla. Výzkum ukazuje, že spínače schopné alespoň 100 000 mechanických cyklů vedou přibližně k o 89 procent nižšímu počtu neočekávaných poruch při použití na obrovských jeřábech ve válcovnách oceli ve srovnání s běžnými modely. Řízení tepla se stává velmi důležitým zejména v místech, kde jsou extrémní teploty, obzvláště v oblastech manipulace s roztaveným kovem, kde teploty pravidelně přesahují 60 stupňů Celsia. Tyto extrémní podmínky činí správná chladicí řešení naprosto nezbytnými pro bezproblémový chod zařízení bez častých poruch.

Techniky potlačování oblouku a kontaktové materiály pro aplikace s vysokým proudem

Pokud jde o potlačování oblouku, metody jako obloukové komory a magnetické odfuky hrají klíčovou roli při zamezení vzniku plazmatu při rozpojení kontaktů. Vzhledem k průmyslovým údajům je vznik plazmatu zodpovědný přibližně za čtvrtinu všech poruch spínačů. Nová generace spínačů nyní využívá kontakty vyrobené ze stříbrem impregnovaného wolframu namísto tradičních měděných variant. Tyto pokročilé materiály vydrží přibližně desetkrát více přerušení oblouku než jejich měděné protějšky, dříve než dojde k selhání. To znamená mnohem delší životnost zařízení. U aplikací, jako jsou přístavní jeřáby provozované v blízkosti pobřeží, kde je koróze mořskou vodou stálým problémem, má tato prodloužená odolnost rozhodující význam pro náklady na údržbu a provozní spolehlivost v průběhu času.

Redundantní spínání a dvoukontaktní konfigurace pro bezporuchovou spolehlivost

Při práci s nebezpečnými látkami, jako je manipulace s jaderným palivem, se inženýři spoléhají na speciální dvojité kontaktové spínače vybavené integrovanými monitorovacími obvody. I statistiky jsou působivé – mluvíme o poruchovosti pod 0,001 incidentu na každých 10 000 provozních hodin. Proč je to důležité? Pokud dojde ke sváření kontaktů v jedné části systému, záložní obvody okamžitě zasáhnou a zajistí kritické funkce bezpečnostního vypnutí. Navíc se objevují nové technologie. Tyto nové třípolohové spínače poskytují obsluze signály zprostředkující informaci o mezistavu, které skutečně pomáhají při prediktivní údržbě. Těžební společnosti, které je používají, uvádějí snížení pracnosti kontrol přibližně o 40 %, což šetří jak čas, tak peníze v odvětví, kde prostoj představuje velké náklady.

Výběr vhodného typu ovládání: lineární vs. rotační pro jeřáby

Lineární vs. rotační ovládání: přizpůsobení druhu pohybu mechanice jeřábu

Při výběru mezi lineárními a rotačními pohony pro jeřáby je nejdůležitějším faktorem typ pohybu. Lineární pohony jsou ideální, když potřebujeme přesný pohyb po přímé čáře. Běžně se používají u mostových jeřábů například pro pohyb vozíku po rozpětí nebo pro regulaci výšky zdvihu. Přesné měření až na milimetr pomáhá vyhnout se překročení bezpečnostních mezí. U rotujících částí jsou však vhodnější rotační pohony. Stačí pomyslet na velké portálové jeřáby, které se otáčejí, nebo na mechanismy otáčející elektrické sběrače. Podle nedávného výzkumu společnosti ITG Motors z roku 2023 lineární pohony snížily chyby polohování na koncových dorazech mostových jeřábů o přibližně 40 procent ve srovnání s rotačními pohony. Takové zlepšení má v běžném provozu skutečný význam.

Kompatibilita konstrukce pohonu se zvedacími a pojízdnými mechanismy

Klíčová kritéria výběru zahrnují:

• Délka zásahu : Lineární pohony s dráhou ¥500 mm jsou vhodné pro mostové jeřáby s velkým rozpětím
• Točivý moment : Rotační akční členy s krouticím momentem 120 N·m odolávají zablokování v otočných aplikacích
• Omezení montáže : Kompaktní rotační konstrukce se vejde do prostorově omezených rychlostních jeřábů

Dvojitě těsněné akční členy zachovávají celistvost kontaktu přes více než 100 000 cyklů při vibracích 5–15 Hz běžných v průmyslovém provozu jeřábů

Přesné polohování a prevence přejetí u mostních a sběračových jeřábů

Při automatickém přesunu kelímků vyžadují dnešní jeřáby přesnost polohování až na zhruba 2 mm. Tento druh přesnosti je možné dosáhnout pomocí koncových spínačů s válečkovým ramenem, vybavených speciálními kuželovitými tvarovanými vačkami. U jeřábů s kolejnicovou tratí však vyhovění normě ISO 12488-1 znamená instalaci rotačních pohonů, které dokážou detekovat úhly malé až na půl stupně. Tyto prvky pomáhají udržet sběrače správně zarovnané během provozu. Ocelárny navíc objevily zajímavou skutečnost ohledně lineárních pohonů se sledováním stavu pro své odlévací jeřáby. Díky vestavěné prediktivní analýze opotřebení tyto systémy snižují dobu výpadků na údržbu přibližně o 70 %. To je velký rozdíl, když jsou výrobní plány napjaté a každá minuta má význam.

Jeřábové koncové spínače připravené na budoucnost: chytré systémy a trendy průmyslu

Chytré koncové spínače se schopností monitorování stavu

Moderní koncové spínače jsou vybaveny vestavěnými senzory, které sledují věci jako opotřebení kontaktů, správné seřízení aktuátorů a změny teploty. Když tyto chytré spínače zaznamenají něco neobvyklého, posílají upozornění servisním technikům, takže problémy lze opravit dříve, než způsobí vážné poruchy. Některé studie uvádějí, že tento preventivní přístup může snížit nečekané výpadky zařízení o přibližně 40–50 % ve srovnání se staršími modely bez takových monitorovacích funkcí. Vezměme si například senzory vibrací. Tyto malé zařízení instalované na jeřábech mostových dokážou detekovat drobné posuny kolejnic dlouho předtím, než by si jich někdo normálně všiml, a někdy zachytí potenciální poruchy i několik týdnů předem.

Zařízení s podporou IoT a integrace prediktivní údržby

Připojení koncových spínačů k platformám IoT umožňuje reálné sledování celé flotily. Zařízení využívající prediktivní analytiku s podporou IoT hlásila snížení počtu incidentů souvisejících s jeřáby o 63 % díky včasné detekci závad. Analýzou historických dat cyklů spínačů tyto systémy předpovídají životnost komponent a automaticky plánují jejich výměnu během naplánovaných údržbářských výpadků.

Studie případu: Předcházení vykolejení mostového jeřábu pomocí pokročilých koncových spínačů

Po výměně starého zařízení za dvoukanálové dorazové spínače, které dokážou měřit až na milimetr, jedna ocelárna zaznamenala úplné zastavení vykolejení u jejich obrovských 50tunových jeřábů. Od instalace těchto nových systémů prudce klesly případy, kdy se vozíky náhodně dostaly mimo stanovené meze – celkově o přibližně 89 % méně problémů. Náklady na údržbu také výrazně klesly, což ročně ušetřilo zhruba osmnáct tisíc dolarů jen na opravách. Čím je tento systém tak úspěšný? Nové zařízení obsahuje redundantní optické enkodéry, které neustále posílají aktualizace polohy nejen do řídicího systému jeřábu, ale také přímo na hlavní bezpečnostní monitorovací obrazovku, čímž poskytují operátorům mnohem lepší reálný přehled o tom, co se děje v celé provozovně.

Trendy v bezpečnosti a zlepšení spolehlivosti moderních průmyslových systémů

Tři klíčové inovace formují budoucnost bezpečnosti jeřábů:

• Dva nezávislé obvody které ověřují stav spínačů před povolením pohybu
• Samotestovací kontakty které potvrzují elektrickou integritu během spuštění
• Nárazuvzdorné skříně udržování těsnosti IP67 při vibracích 20G

Celosvětový trh chytrých komponent pro bezpečnost jeřábů má ročně růst o 22 % do roku 2035, čemuž napomáhá přísnější dodržování předpisů OSHA a zvyšující se automatizace ve velkých infrastrukturních projektech.
