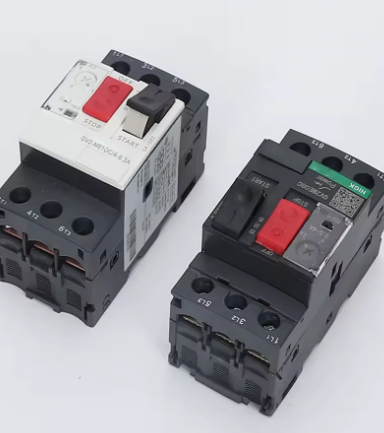

Základní funkce ochrany jističe motoru
Ochrana proti přetížení: přizpůsobení tepelné odezvy provoznímu cyklu motoru
Jističe motorů pomáhají zabránit poškození vinutí tím, že napodobují, jak horký se motor může stát, než selže. Toto je dosaženo buď bimetalickými pásky, nebo elektronickými senzory nastavenými podle norem jako IEC 60947-4-1. Způsob, jakým tyto součástky pracují, závisí jak na velikosti proudu, tak na jeho trvání, čímž odpovídají skutečným potřebám motoru. Motory určené pro trvalý provoz vyžadují ochranu, která reaguje pomaleji, protože dokážou dlouhodobě odolávat vyšším teplotám. U krátkodobých provozních režimů, které označujeme jako občasný provoz, musí jistič vypnout rychleji, aby zabránil přehřátí. Správné nastavení umožňuje systému zvládnout počáteční špičky výkonu při spuštění, aniž by došlo k neoprávněnému vypnutí. Přetížení zůstávají hlavní příčinou poruch motorů, která způsobuje přibližně 23 procent všech výpadků podle nedávných průmyslových dat IEEE 44-2020.
Ochrana proti zkratu a výpadku fáze: koordinace I²t a citlivost detekce
Když proudy zkratu překročí 3 až 5násobek normální zátěže, magnetický vypínací mechanismus zareaguje téměř okamžitě, obvykle během několika milisekund. Funguje na principu omezení energie podle pravidla I na druhou krát t, které pomáhá snižovat tepelné namáhání vinutí. Systém je navržen tak, že se vypne pouze jistič nejbližší místu poruchy, čímž zůstane zbytek elektrického systému v provozu. Zároveň je integrována detekce výpadku fáze, která dokáže rozpoznat i malé nerovnováhy proudu kolem 15 %. To pomáhá předcházet problémům způsobeným jednofázovým provozem, který je odpovědný přibližně za třetinu všech poruch motorů způsobených nerovnoměrným rozložením výkonu mezi fázemi.
Blokování restartu a paměť poruch: zabránění nebezpečnému automatickému restartu po vypnutí
Vestavěná bezpečnostní logika brání systémům v automatickém restartu po poruše, dokud je někdo ručně neobnoví, čímž se předchází nebezpečným situacím, kdy by zařízení mohlo neočekávaně znovu spustit. Tyto digitální systémy si pamatují důvod výpadku (např. přetížení, zkrat nebo výpadek fáze napájení) i čas, kdy k němu došlo, a vše bezpečně ukládají do paměti, aby si technici mohli informace později vyhledat. Tento druh zaznamenávání událostí výrazně usnadňuje údržbě zjištění příčiny poruchy. Podle průmyslových norem NFPA 70E-2021 tyto pokročilé systémy snižují výskyt elektrických požárů přibližně o dvě třetiny ve srovnání se standardními jističi. Navíc praktické indikátory LED nebo komunikační rozhraní urychlují lokalizaci problémů, pokud k nim dojde, a šetří tak čas při opravách.
Hlavní poznámky k dodržování pravidel
- Všechny ochranné funkce splňují normy IEC 60947-4-1 a IEEE 44
- Kalibrační křivky tepelné ochrany musí odpovídat klasifikacím provozního režimu uvedeným na jmenovce motoru
- Nastavení citlivosti na výpadek fáze vyžaduje ověření při uvádění do provozu
Správné dimenzování jisticího motorového spínače podle zatížení a norem
Jmenovitý proud při plném zatížení (FLC) vs. třída vypnutí (např. Třída 10, 20): soulad s normami IEEE 44 a IEC 60947-4-1
Získání správné velikosti znamená nastavení tepelného vypnutí podle toho, co motor odebírá při provozu za plného zatížení (FLC), a zohlednění použité třídy vypnutí. Většina standardních motorů dobře funguje s jističi třídy 10, které se vypnou přibližně za 10 sekund, pokud proud dosáhne 720 % hodnoty FLC. U zařízení s těžkými rotujícími částmi, jako jsou drtiče kameniva, však inženýři často volí jističe třídy 20, protože poskytují navíc 10 sekund, než dojde k vypnutí při stejné úrovni přetížení. Průmyslové normy, jako IEEE 44 a IEC 60947-4-1, skutečně vyžadují takové sladění mezi komponenty, aby se následně zabránilo problémům s přehříváním. Pokud jsou jističe příliš velké, při přetížení prostě nic nepodniknou, dokud už není pozdě. Jsou-li příliš malé, budou vypínat předčasně, což způsobuje zbytečná odstavení. Vezměme typický 20koňový motor, který odebírá přibližně 27 ampér při plném zatížení. Empirické pravidlo říká, že je třeba instalovat jistič třídy 10 s jmenovitým proudem kolem 125 % této hodnoty, tedy přibližně 34 ampér, aby bylo zajištěno odstranění přetížení dříve, než teploty dosáhnou nebezpečných úrovní.
Kompenzace proudového nárazu: zabránění nežádoucímu vypnutí při spuštění motoru
Při startu motory obvykle odebírají proud okolo 6 až 8násobku jmenovitého proudu (FLC), což znamená, že nastavení magnetického spouště musí být schopno vyrovnat tento krátkodobý nárůst bez nežádoucích vypnutí. Většina standardních motorů s klecovým rotorem bude potřebovat ochranu nastavenou přibližně na 1300 % FLC, aby zvládla doběh trvající zhruba půl sekundy při startu. Elektronické jističe nabízejí v tomto ohledu větší flexibilitu, protože lze upravit jak úroveň tolerance, tak rychlost reakce až na 12 milisekund. Tradiční tepelné magnetické jističe fungují jinak – vycházejí z předem daných charakteristik, které se příliš nemění. Jedním běžným problémem, se kterým se technici setkávají, je nežádoucí vypínání, pokud není dostatečná rezerva mezi počátečním proudovým špičkou motoru (přibližně 800 % FLC) a úrovní, kdy zasáhne ochrana proti zkratu. Správné dimenzování zajišťuje soulad s požadavky NEC článku 430 na odstranění poruch během desetin sekundy, a zároveň umožňuje spolehlivý start motorů bez zbytečných přerušení.
Výběr správného typu jističe motoru pro vaši aplikaci
Tepelné magnetické vs. elektronické jističe motorů: přesnost, nastavitelnost a kompromisy v diagnostice
Termomagnetické jističe fungují kombinací bimetalových pásků a elektromagnetických cívek, čímž poskytují spolehlivou ochranu za rozumnou cenu. Jsou výborné pro většinu běžných instalací, kde se elektrické zatížení v průběhu času udržuje poměrně konstantní. Na druhou stranu elektronické jističe využívají mikroprocesorovou technologii, která posouvá jejich výkon na vyšší úroveň. Nabízejí přesnost kolem plus mínus 2 % podle norem IEC 60947-2:2023 a umožňují technikům přesně nastavit požadované charakteristiky vypnutí. Skutečnou výhodou je menší počet falešných vypnutí při startu zařízení, spolu s řadou diagnostických funkcí, jako jsou záznamy událostí a možnosti dálkového monitorování, které umožňují prediktivní údržbu v moderních automatizovaných systémech. Samozřejmě tyto elektronické verze vyžadují o 30 až 50 procent vyšší počáteční investici ve srovnání s tradičními modely, ale mnozí provozní manažeři zjistili, že dlouhodobá spolehlivost a bohatství generovaných dat ospravedlňují vyšší náklady, zejména ve výrobních závodech nebo datových centrech, kde prostoj nemůže být v žádném případě tolerován.
Pevné jističe vs. jističe s nastavitelným odpínáním: kdy se vyplatí flexibilita za cenu nákladů a složitosti
Pevné jističe mají předem stanovené ochranné limity, které splňují normu IEC 60947-2 a jsou na počátku levnější. Ty jsou nejvhodnější pro provozy, kde se podmínky téměř nemění, například u motorů běžících stále stejně bez kolísání zatížení. Naopak verze s nastavitelným odpínáním umožňují technikům upravit jak úroveň proudového odpojení, tak časový okamžik, kdy dojde k vypnutí. To je velmi důležité v situacích, kdy se zatížení během dne mění – například u dopravních pásů nebo strojů používaných sezónně. Jsou sice o 25 % nákladnější na počátku a vyžadují kvalifikovaného pracovníka pro správné nastavení. Tato vyšší investice se ale dlouhodobě vyplácí, protože tyto nastavitelné jednotky není třeba tak často vyměňovat. Navíc při změnách výrobních linek nebo modernizaci motorů výrazně klesá riziko neočekávaných výpadků, které by narušily provoz.
