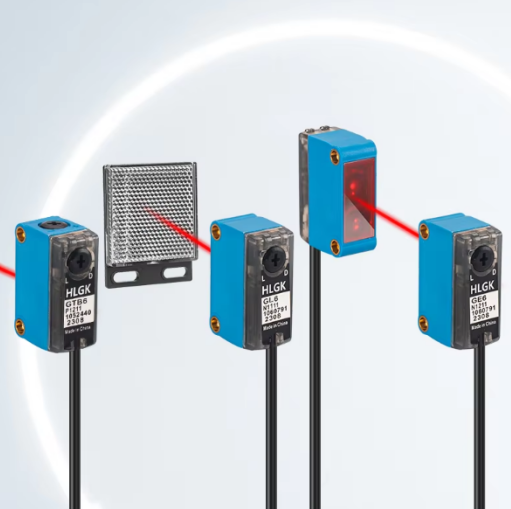

Quali fattori influenzano la stabilità dei sensori fotoelettrici?

Sfide ambientali alla stabilità dei sensori fotoelettrici

Come polvere, nebbia e vapore compromettono le prestazioni dei sensori fotoelettrici

Polvere e altre particelle sospese nell'aria interferiscono notevolmente con il corretto funzionamento dei sensori fotoelettrici. Alcuni test effettuati in fabbrica hanno rilevato che, quando la polvere si accumula nel tempo, in condizioni sfavorevoli può bloccare fino alla metà della luce trasmessa. Il problema peggiora con elementi come nebbie fini, che riflettono i raggi infrarossi in tutte le direzioni, causando attivazioni indesiderate dei sensori. Anche il vapore è un elemento problematico poiché forma condensa sulle lenti, alterando il modo in cui la luce viene rifratta. Per questo motivo, molti produttori leader di sensori stanno introducendo sistemi speciali di purga dell'aria. Questi sistemi creano una sorta di barriera di aria pulita intorno alle parti sensibili, impedendo a polvere e umidità di penetrare all'interno dove potrebbero causare malfunzionamenti.

L'effetto della luce ambientale intensa sull'interferenza del segnale nei sensori fotoelettrici

La luce ambientale intensa proveniente da fonti come la luce solare diretta o attrezzature industriali come torce da saldatura può interferire notevolmente con i LED dei sensori, rendendo più difficile per questi ultimi distinguere segnali reali dal rumore di fondo. I sensori installati in prossimità di aree di saldatura o di impianti per la produzione del vetro spesso presentano problemi in cui il tasso di errore aumenta di circa il 30 percento a causa di questo tipo di inquinamento luminoso. Per contrastare questi problemi, i sistemi più recenti incorporano tecniche che prevedono la variazione delle frequenze luminose e filtri speciali in grado di bloccare lunghezze d'onda indesiderate. Questi approcci aiutano a mantenere letture accurate anche in condizioni di illuminazione difficili, che normalmente interferirebbero con i sensori standard.

Umidità e condensa: minacce nascoste per l'affidabilità dei sensori

Un'umidità superiore all'85% RH favorisce l'appannamento delle lenti e accelera la corrosione interna dei circuiti stampati. Un'analisi sul campo del 2023 ha rilevato che i sensori negli impianti di lavorazione alimentare richiedevano il 40% in più di manutenzione quando esposti a lavaggi giornalieri rispetto ad ambienti controllati. Sigillature ermetiche e rivestimenti idrofobici sono ora essenziali per ottenere la conformità IP69K in applicazioni ad alta umidità.

Tendenza: aumento nell'uso di alloggiamenti protettivi e sistemi di purga con aria

La domanda di alloggiamenti per sensori con classificazione NEMA 4X è aumentata del 55% su base annua nel settore dell'automazione industriale. Costruiti in acciaio inossidabile o policarbonato, questi alloggiamenti sono dotati di valvole igroscopiche e ugelli per aria compressa che preservano la trasparenza ottica in ambienti polverosi o umidi.

Caso studio: guasto del sensore in ambienti industriali ad alta umidità

Un impianto di confezionamento che utilizzava sensori diffusi standard ha registrato 12 falsi trigger all'ora durante la stagione dei monsoni. Dopo aver sostituito i sensori con modelli pressurizzati dotati di lenti riscaldate, il fermo annuo è sceso dal 18% al 2%. Sebbene i costi energetici siano aumentati di 0,12 USD per unità, il cambiamento ha generato un risparmio annuo di 18.000 USD sui costi di manutenzione.

Proprietà target e il loro impatto sull'accuratezza di rilevamento

Impatto del colore e della riflettività dell'oggetto sulla risposta del sensore fotoelettrico

Il colore e la riflettività della superficie influenzano direttamente l'accuratezza del rilevamento. Le superfici nere riflettono solo il 15% della luce incidente, contro l'85% delle superfici bianche (Società di Ingegneria Ottica, 2023), creando difficoltà nel processo di selezione automatizzato. Dati di campo indicano che il 40% degli errori di lettura industriali riguarda materiali a bassa riflettività, evidenziando la necessità di una selezione mirata dei sensori.

Come la texture e la forma della superficie influenzano la riflessione della luce e la stabilità del rilevamento

Le superfici testurizzate diffondono la luce in modo diffuso, mentre le geometrie curve deviano i riflessi lontano dai ricevitori. Test controllati mostrano che una curvatura con raggio di 2 mm riduce del 40% la portata efficace di rilevamento rispetto a target piani. Per tenere conto della variabilità reale, i produttori ora calibrano i sensori utilizzando pezzi di metallo sabbiati che simulano irregolarità superficiali comuni.

Sfide nel rilevare target piccoli o di forma irregolare

Oggetti di piccole dimensioni inferiori a 5 mm o con forme complesse, come ad esempio filtri a maglie, sfuggono tipicamente al rilevamento perché si trovano al di sotto della risoluzione effettiva del sensore. Studi indicano che i problemi di rilevamento aumentano di circa tre volte quando un oggetto occupa meno di un quarto dell'area visibile del sensore. Tuttavia, il settore ha registrato progressi, in particolare con nuovi metodi per individuare oggetti minuscoli. Tecniche come la soglia adattiva aiutano ora i produttori a identificare questi componenti miniaturizzati nei processi produttivi dove la precisione è fondamentale.

Analisi dati: il 40% degli errori di lettura collegato a superfici nere con bassa riflettività

Indagini settoriali confermano che materiali scuri sono responsabili di quasi la metà degli errori di rilevamento nei settori dell'imballaggio e automobilistico. I sensori standard incontrano difficoltà nell'assorbimento della luce a intensità inferiori a 1500 lux, spingendo allo sviluppo di modelli ad alto guadagno ottimizzati per fibre di carbonio, gomma e altri materiali con bassa riflettanza.

Strategia: Selezione delle Modalità di Sensore Ottimali in Base alle Proprietà del Target

I moderni sensori fotoelettrici offrono da sei a otto modalità di rilevamento per adattarsi alla diversità dei materiali. I sensori retro-riflettenti funzionano bene con superfici opache, mentre le varianti polarizzate gestiscono efficacemente oggetti lucidi. Per materiali traslucidi come il vetro, i sensori a luce interrotta con modulazione a 50 kHz raggiungono un'accuratezza del 99,8% nelle applicazioni di imbottigliamento.

Tecnologie Chiave per il Miglioramento della Stabilità dei Sensori Fotoelettrici

Suppressione dello Sfondo Basata sulla Triangolazione nei Sensori Fotoelettrici Diffusi

I sensori diffusi avanzati utilizzano la triangolazione per distinguere il target dalle superfici di sfondo. Analizzando l'angolo della luce riflessa, questi sistemi regolano dinamicamente le soglie di rilevamento, eliminando interferenze provenienti da nastri trasportatori o macchinari. Ciò consente un rilevamento stabile di oggetti opachi o posizionati in modo non uniforme, senza necessità di ripetute calibrazioni manuali.

Sistemi con Array di Diodi per il Rilevamento Preciso degli Oggetti in Base alla Distanza

I sensori con array di diodi utilizzano più elementi riceventi per creare zone di rilevamento dinamiche. A differenza dei modelli a singolo diodo, analizzano i pattern spaziali della luce per calcolare la posizione dell'oggetto con maggiore precisione. Uno studio industriale del 2022 ha mostrato che questi sensori hanno ridotto gli errori di posizionamento del 62% nelle linee di imballaggio rispetto ai design convenzionali.

Tecnologia Time-of-Flight e il suo ruolo nella stabilità a lungo raggio

I sensori a tempo di volo (TOF) calcolano la distanza misurando la durata del viaggio di andata e ritorno degli impulsi luminosi, consentendo misurazioni precise al millimetro su distanze fino a 150 metri. A differenza delle alternative ultrasoniche, il TOF rimane stabile al variare delle temperature. L'elaborazione avanzata del segnale permette a questi sensori di mantenere una varianza di misura inferiore al 3% anche sotto illuminazione esterna variabile.

Luce impulsata rispetto a luce non modulata nei sensori fotoelettrici

I sistemi a infrarossi modulati in impulsi emettono schemi di luce codificati che resistono alle interferenze ambientali, superando i sensori a onda continua (non modulati). Negli ambienti di saldatura, i sensori modulati registrano l'83% in meno di attivazioni false. Questa capacità garantisce un funzionamento affidabile in aree allagate da luce fluorescente o naturale.

Guadagno in eccesso e prestazioni in condizioni operative contaminate

Comprensione del guadagno in eccesso e del suo ruolo fondamentale negli ambienti sporchi

Il guadagno in eccesso è sostanzialmente energia luminosa aggiuntiva che rimane in riserva all'interno di un sensore dopo aver superato il livello minimo necessario per il rilevamento. Questa capacità supplementare è utile quando i segnali cominciano a calare a causa di problemi comuni come l'accumulo di polvere, interferenze da nebbia d'olio o semplicemente l'invecchiamento delle lenti nel tempo. Le ricerche sul modo in cui la luce si propaga attraverso questi sistemi mostrano che i sensori dotati di abbondante guadagno in eccesso possono continuare a funzionare anche quando i livelli di luce diminuiscono fino al 97%. Una resilienza di questo tipo rende tali sensori assolutamente essenziali in ambienti industriali difficili dove le condizioni raramente sono ideali.

Dato: I sensori con guadagno in eccesso >3x mantengono il 95% di disponibilità in aree polverose

Dati raccolti da 143 siti produttivi (Rapporto sull'Automazione Industriale 2023) rivelano una forte correlazione tra guadagno in eccesso e affidabilità:

Questi risultati evidenziano come un guadagno eccessivo riduca il costo totale di proprietà in ambienti contaminati.

Strategia: Calcolo del guadagno eccessivo richiesto in base alla gravità ambientale

Per determinare il guadagno eccessivo ottimale:

1. Misurare la densità dei contaminanti (particelle/cm³) utilizzando gli standard di purezza dell'aria ISO 8573-1
2. Analizzare la distribuzione della dimensione delle particelle (intervallo da 0,1 a 40 micron)
3. Valutare la frequenza di esposizione (continua rispetto intermittente)
4. Applicare un fattore di sicurezza compreso tra 1,5 e 3 volte per condizioni imprevedibili

Ad esempio, un impianto per la lavorazione del legno con 8.000 particelle/cm³ (segatura >10 micron) richiede un guadagno eccessivo di 4 volte per mantenere un tasso di guasto annuo inferiore all'1%. Verificare sempre i calcoli confrontandoli con le curve di derating ambientale fornite dal produttore.

Selezione del tipo di sensore fotoelettrico giusto per un funzionamento stabile

Sensori a raggi infrarossi: massima stabilità con configurazione a due unità

I sensori a raggio passante funzionano con due componenti: uno emette il segnale, l'altro lo riceve. Queste configurazioni possono rilevare in modo affidabile oggetti anche a distanze piuttosto elevate, talvolta fino a 60 metri di distanza. Ciò che li contraddistingue è il fatto che reagiscono soltanto quando un oggetto interrompe effettivamente il percorso del raggio direttamente tra i due componenti. Questo aiuta a ridurre al minimo letture accidentali in ambienti particolarmente affollati, come all'interno di impianti produttivi di carta o vicino a operazioni di saldatura dove scintille volano ovunque. Certamente, durante l'installazione richiede un certo sforzo allineare correttamente le due parti. Tuttavia, una volta installati correttamente, questi sensori sono in grado di rilevare ogni tipo di oggetto in transito, compresi pannelli di vetro trasparente e persino pezzi metallici dalla superficie opaca. Per questo motivo, molti sistemi industriali di sicurezza si basano fortemente sulla tecnologia a raggio passante quando è fondamentale un'assoluta precisione.

Sensori retroflettenti: equilibrio tra portata e facilità di installazione

I sensori retro-riflettenti combinano l'emettitore e il ricevitore in un unico alloggiamento, con un riflettore che rimanda i segnali luminosi verso la sorgente. Questi dispositivi possono rilevare oggetti a distanze di circa 25 metri, risultato notevole se si considera quanto siano più semplici da installare rispetto ai voluminosi sistemi a fascio passante. Per questo motivo, molte fabbriche li utilizzano per monitorare gli articoli in movimento lungo i nastri trasportatori o per gestire le scorte nei magazzini automatizzati. Lo svantaggio? Polvere e olio tendono a compromettere le loro prestazioni molto più rapidamente rispetto ai tradizionali sensori a fascio passante. Le fabbriche che operano in condizioni difficili si trovano spesso a dover pulire questi sensori con maggiore frequenza oppure a cercare soluzioni alternative quando l'affidabilità diventa un problema.

Sensori diffusi e sensibilità alle variazioni del bersaglio e dello sfondo

I sensori diffusi funzionano rimandando la luce sull'oggetto verso cui sono puntati, quindi non è necessario utilizzare ulteriori parti riflettenti. Si adattano bene in spazi ristretti come i meccanismi delle pinze robotiche, ma presentano comunque alcuni inconvenienti. Le letture del sensore tendono a oscillare in base al fatto che la superficie sia lucida o opaca. Abbiamo notato che i materiali lucidi a volte permettono di rilevare gli oggetti da una distanza maggiore – forse circa il 40% in più rispetto alle superfici con texture più ruvide. E bisogna fare attenzione ai casi in cui lo sfondo dietro l'oggetto bersaglio non si distingue sufficientemente, perché ciò tende a falsare notevolmente le letture causando diversi falsi allarmi indesiderati.

Paradosso industriale: popolarità dei sensori diffusi nonostante la minore stabilità

Nonostante una stabilità intrinseca inferiore, il 58% degli impianti produttivi utilizza principalmente sensori diffusi (Rapporto sull'Automazione Industriale, 2023). Questa preferenza deriva dai minori costi di installazione e dalla capacità di adattarsi a bersagli irregolari—come fasci di tessuti o guarnizioni in gomma—dove il montaggio di riflettori è impraticabile.

Luce rossa visibile, infrarossa e laser: compromessi nella precisione di rilevamento

• Luce rossa visibile : Consente l'allineamento visivo ma ha prestazioni scadenti in aree illuminate dal sole
• Infrarossi : Resiste alle interferenze della luce ambientale ma complica le diagnosi senza l'uso di oscilloscopi
• Basato su laser : Offre una precisione di ±0,1 mm per la manipolazione di semiconduttori ma non funziona in presenza di nebbia o vapore

I nuovi sensori multispettro utilizzano un feedback ambientale per commutare automaticamente tra lunghezze d'onda, migliorando la stabilità in condizioni variabili.
