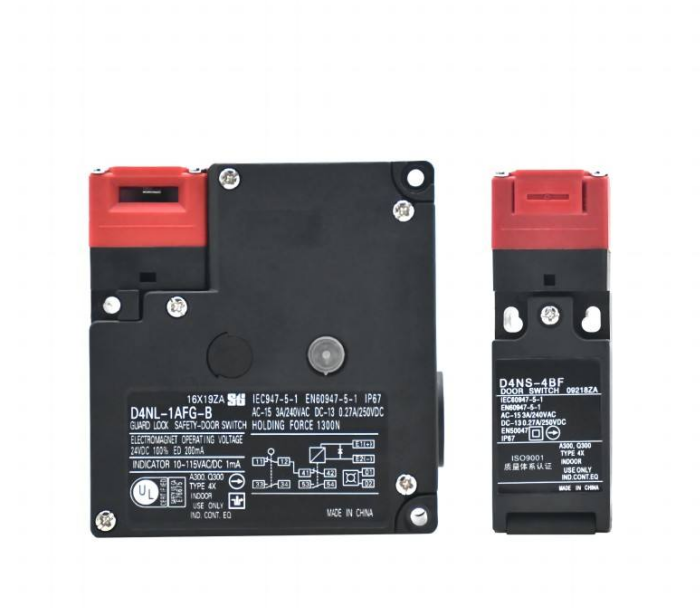

สวิตช์ประตูนิรภัยที่น่าเชื่อถือสำหรับการป้องกันเครื่องจักรต้องมีคุณสมบัติอย่างไร

บทบาทสำคัญของสวิตช์ประตูนิรภัยในการรักษาความปลอดภัยของเครื่องจักรอุตสาหกรรม

วิธีที่สวิตช์ประตูนิรภัยป้องกันการเข้าถึงเครื่องจักรโดยไม่ได้รับอนุญาต

สวิตช์ประตูความปลอดภัยทำหน้าที่เป็นแนวป้องกันหลักของเราจากการที่บุคคลเข้าไปในพื้นที่อันตรายใกล้เครื่องจักรโดยไม่ได้ตั้งใจหรือโดยไม่ได้รับอนุญาต เมื่อมีใครเปิดประตูฝาครอบป้องกัน สวิตช์เหล่านี้จะหยุดการทำงานของเครื่องจักรทันที เพื่อไม่ให้ผู้ปฏิบัติงานสัมผัสกับชิ้นส่วนที่เคลื่อนไหวหรืออันตรายอื่นๆ โมเดลสมัยใหม่ส่วนใหญ่มากับขั้วต่อสองช่องทางพร้อมเอาต์พุตที่มีการตรวจสอบ ซึ่งทำให้แทบเป็นไปไม่ได้ที่ใครจะสามารถดัดแปลงหรือปลอมแปลงการทำงานได้ แล้วทำไมเรื่องนี้ถึงสำคัญ? จากข้อมูลของสถาบันความปลอดภัยในการทำงานเมื่อปีที่แล้ว เกือบ 57 เปอร์เซ็นต์ของอุบัติเหตุทั้งหมดที่เกี่ยวข้องกับเครื่องจักรเกิดขึ้นเพราะระบบความปลอดภัยถูกเลี่ยงไปในทางใดทางหนึ่ง

การเชื่อมต่อกับระบบหยุดฉุกเฉินและวงจรควบคุม

สวิตช์ประตูนิรภัยในปัจจุบันทำงานได้ดีมากเมื่อใช้งานร่วมกับระบบหยุดฉุกเฉินและ PLC เพื่อให้เกิดการป้องกันหลายระดับ หากประตูเปิดออกทันทีขณะเครื่องกำลังทำงาน สวิตช์เหล่านี้จะหยุดการทำงานของเครื่องจักรทั้งหมดทันที และส่งสัญญาณแจ้งเตือนผ่านรีเลย์ตรวจสอบที่เราเห็นกันทั่วไปในโรงงาน ความแตกต่างที่เกิดขึ้นถือว่ามีนัยสำคัญอย่างยิ่ง โรงงานที่อัปเกรดจากระบบล็อกแบบง่าย ๆ รายงานว่าสามารถลดเวลาการหยุดทำงานลงได้ประมาณ 30% ขึ้นอยู่กับแต่ละกรณี จากการศึกษาต่าง ๆ ที่พิจารณาประสิทธิภาพของโปรโตคอลความปลอดภัยที่แตกต่างกันในสภาพแวดล้อมจริง

การปฏิบัติตามมาตรฐานความปลอดภัยหลัก (ISO 13849, IEC 60947-5-3)

การปฏิบัติตาม ISO 13849-1 (ระดับประสิทธิภาพ d) และ IEC 60947-5-3 ทำให้มั่นใจได้ถึงประสิทธิภาพแบบ fail-safe ภายใต้สภาวะขัดข้อง มาตรฐานเหล่านี้กำหนดให้ต้องมี

• ขั้วต่อแบบนำทางบวก เพื่อป้องกันการเชื่อมต่อแบบเชื่อมติดจากเหตุการณ์กระแสไฟฟ้าสูง
• ตัวเรือนที่ปิดสนิท ที่มีค่าการป้องกัน IP67 ขึ้นไป เพื่อต้านทานฝุ่นและละอองน้ำ
• อายุการใช้งานทางกลศาสตร์ ทนต่อการใช้งานเกินกว่า 1 ล้านรอบสำหรับความทนทานในอุตสาหกรรม
  สวิตช์ที่ไม่มีการรับรองจากหน่วยงานภายนอกเพิ่มความเสี่ยงด้านความรับผิดชอบสูงขึ้น 8 เท่าในการตรวจสอบความปลอดภัย ทำให้การปฏิบัติตามข้อกำหนดเป็นสิ่งจำเป็นในสภาพแวดล้อมที่มีการควบคุม

คุณสมบัติการออกแบบหลักที่รับประกันความน่าเชื่อถือของสวิตช์ประตูความปลอดภัย

วัสดุที่ใช้ทำโครงสร้างและค่าระดับ IP ที่แข็งแรงทนทานต่อสภาพแวดล้อม

สวิตช์ประตูนิรภัยมักทำจากวัสดุสแตนเลสหรือพอลีคาร์บอเนตเสริมแก้ว เนื่องจากวัสดุเหล่านี้มีความทนทานต่อการกัดกร่อนและแรงเสียดสีทางกายภาพได้ดีในระยะยาว รุ่นที่มีค่า IP65 จะป้องกันฝุ่นละอองไม่ให้เข้าไปได้ และสามารถทนต่อการกระเด็นของน้ำจากแหล่งจ่ายแรงดันต่ำได้ สำหรับสภาพแวดล้อมที่หนักกว่านั้น เช่น ในโรงงานแปรรูปเนื้อสัตว์หรือสถานประกอบการผลิตผลิตภัณฑ์นม ผู้ผลิตจะมีรุ่น IP69K ซึ่งสามารถทนต่อกระบวนการล้างด้วยแรงดันสูงอย่างรุนแรงได้ ตามการวิจัยที่เผยแพร่เมื่อปีที่แล้วเกี่ยวกับปัญหาความล้าของวัสดุ พบว่าเปลือกหุ้มพลาสติกเกรดอุตสาหกรรมบางชนิดสามารถใช้งานได้นานอย่างน้อย 15 ปี เมื่อถูกนำไปใช้ซ้ำๆ ภายใต้การเปลี่ยนแปลงอุณหภูมิอย่างรุนแรง ตั้งแต่ลบ 40 องศาเซลเซียส จนถึงบวก 85 องศาเซลเซียส ความทนทานในระดับนี้ทำให้เป็นตัวเลือกที่เชื่อถือได้มากสำหรับการใช้งานในโรงงาน ที่ซึ่งอุปกรณ์ต้องทำงานอย่างต่อเนื่องแม้อยู่ในสภาวะที่รุนแรง

กลไกการเปิดแบบบวก: ข้อกำหนดพื้นฐานสำหรับการทำงานที่ปลอดภัยในกรณีเกิดข้อผิดพลาด

ตามที่กำหนดโดย IEC 60947-5-3 การออกแบบนี้รับประกันว่าขั้วต่อไฟฟ้าจะแยกออกจากกัน ก่อนหน้านี้ เมื่อประตูเปิดอย่างเต็มที่ ต่างจากกลไกที่ใช้สปริง ระบบตัดแบบนำทางบวกช่วยลดความเสี่ยงของขั้วต่อที่หลอมติดกัน ซึ่งเป็นปัจจัยหนึ่งในเหตุการณ์ที่เกี่ยวข้องกับอุปกรณ์ป้องกันถึง 34% (ข้อมูล OSHA 2023) การสำรองข้อมูลสองช่องทางเพิ่มความปลอดภัยด้วยการตรวจสอบสถานะขั้วต่อซ้ำกัน ช่วยลดสัญญาณเท็จให้น้อยที่สุด

ความต้านทานต่อการสั่นสะเทือน แรงกระแทก และการสึกหรอจากการใช้งานบ่อยครั้ง

สวิตช์ระดับสูงถูกทดสอบเพื่อทนต่อการสั่นสะเทือนได้ถึง 15G (10–2000 Hz) และแรงกระแทกเชิงกล 50G — เกินกว่าความต้องการทั่วไปในงานยานยนต์และอุตสาหกรรมหล่อโลหะ รุ่นที่เหมาะกับการใช้งานบ่อยสามารถทำงานได้มากกว่า 3 ล้านรอบ โดยใช้ขั้วต่อเงินโลหะผสมที่ทำความสะอาดตัวเองและขั้วต่อที่หุ้มฉนวน ก่อนหน้าพบว่าค่า MTBF เกิน 800,000 รอบในการใช้งานเครื่อง CNC (Plant Engineering, 2024) ซึ่งแสดงให้เห็นถึงความทนทาน

คุณสมบัติขั้นสูง: การสำรองข้อมูล การปลดด้วยมือ และการแสดงสถานะ

ความสามารถเหล่านี้สนับสนุนกลยุทธ์การบำรุงรักษาเชิงคาดการณ์ ซึ่งช่วยลดเวลาการหยุดทำงานที่ไม่ได้วางแผนไว้ได้ 41% จากการตรวจสอบสายการบรรจุภัณฑ์

สภาพแวดล้อมและการดำเนินงานที่มีผลต่อประสิทธิภาพของสวิตช์ประตูความปลอดภัย

สวิตช์ประตูเพื่อความปลอดภัยในอุตสาหกรรมต้องเผชิญกับความท้าทายด้านประสิทธิภาพอย่างรุนแรงขึ้นอยู่กับสภาพแวดล้อมในการทำงาน การเลือกใช้สวิตช์ที่ได้รับการประเมินค่าสำหรับสภาพเหล่านี้จึงเป็นสิ่งสำคัญยิ่งเพื่อรักษาระดับความปลอดภัยของบุคลากรและความต่อเนื่องของการผลิต

การทำงานภายใต้สภาวะอุณหภูมิสุดขั้ว: จากอากาศเย็นจัดถึงความร้อนสูง

การทำงานที่เชื่อถือได้ในช่วง -40°C ถึง 85°C มีความจำเป็นอย่างยิ่ง อุณหภูมิติดลบสามารถทำให้สารหล่อลื่นแข็งตัวและทำให้โลหะหดตัว ในขณะที่ความร้อนสูงเร่งการเสื่อมสภาพของวัสดุ หน่วยงานประสิทธิภาพสูงจะใช้อัลลอยด์เทอร์โมพลาสติกและขั้วต่อที่ทนต่อการกัดกร่อน เพื่อรองรับการเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็ว ซึ่งพบได้บ่อยในห้องเย็นและเตาหลอม

ความท้าทายจากความชื้น ฝุ่น และการสัมผัสสารเคมีในอุตสาหกรรมอาหาร เภสัชกรรม และอุตสาหกรรมหนัก

สวิตช์ที่ติดตั้งในโรงงานอาหารและยาต้องเผชิญกับสภาพแวดล้อมอันรุนแรงทุกวัน รวมถึงการล้างด้วยแรงดันสูง ฝุ่นละอองลอยในอากาศ และสารเคมีทำความสะอาดที่มีฤทธิ์กัดกร่อน สำหรับสภาพแวดล้อมเหล่านี้ อุปกรณ์จำเป็นต้องได้รับการป้องกันอย่างเหมาะสมด้วยกล่องครอบที่ได้มาตรฐาน IP69K ร่วมกับชิ้นส่วนสแตนเลสที่สามารถทนต่อการใช้งานหนักอย่างต่อเนื่อง เมื่อพิจารณาในพื้นที่กระบวนการผลิตทางเคมี วิศวกรควรให้ความสำคัญเป็นพิเศษกับเทคโนโลยีการปิดผนึก เนื่องจากไอกรดสามารถซึมเข้าไปยังอุปกรณ์ที่ไม่มีการป้องกันได้ การตรวจสอบภายในโรงงานเมื่อเร็วๆ นี้แสดงให้เห็นว่าเกือบร้อยละหนึ่งในสาม (ประมาณร้อยละ 32) ของข้อผิดพลาดทั้งหมดของสวิตช์ เกิดจากปัญหาการซึมเข้าของไอระเหยในปีที่แล้ว บุคคลใดก็ตามที่ทำงานด้านข้อกำหนดการติดตั้งควรตรวจสอบตารางความเข้ากันได้ของวัสดุอย่างละเอียดก่อนสรุปรูปแบบการออกแบบ โดยเฉพาะอย่างยิ่งเมื่อจัดการกับสารอุตสาหกรรมทั่วไป เช่น สารละลายเบลด หรือน้ำมันไฮโดรลิกชนิดต่างๆ ซึ่งอาจทำปฏิกิริยาแตกต่างกันเมื่อสัมผัสกับวัสดุพลาสติกต่างชนิดกันในระยะยาว

การติดตั้งในร่มเทียบกับกลางแจ้ง: ข้อพิจารณาเกี่ยวกับการปิดผนึกและความต้านทานรังสี UV

สำหรับอุปกรณ์ที่ติดตั้งภายนอก การใช้พอลิเมอร์ที่มีความเสถียรต่อรังสี UV มีความจำเป็นอย่างยิ่ง หากเราต้องการหลีกเลี่ยงเปลือกหุ้มที่เปราะบาง และรักษาตัวชี้วัดที่ใช้รหัสสีให้สามารถมองเห็นได้ แม้จะต้องเผชิญกับแสงแดดโดยตรงตลอดทั้งวัน อุปกรณ์สวิตช์ในร่มโดยทั่วไปสามารถทนต่อระดับการป้องกัน IP65 ได้ดี แต่อุปกรณ์ที่ออกแบบมาเพื่อใช้งานกลางแจ้งควรได้รับการป้องกันอย่างน้อย IP67 หรือดีกว่านั้น เพื่อต้านทานสายฝน ฝุ่นละออง และการเปลี่ยนแปลงอุณหภูมิอย่างรุนแรงระหว่างกลางวันกับกลางคืน จากผลการทดสอบบางอย่างที่ดำเนินการเมื่อปีที่แล้วภายใต้สภาพแวดล้อมจริง พบว่าโมเดลที่ออกแบบสำหรับกลางแจ้งซึ่งมีโครงสร้างจากพอลิคาร์บอเนตและซีลยางซิลิโคนยังคงทำงานได้อย่างน่าเชื่อถือถึงประมาณ 94% หลังจากใช้งานต่อเนื่องห้าปีเต็ม ซึ่งดีกว่ารุ่นทั่วไปสำหรับในร่มมาก ที่สามารถรักษาระดับความน่าเชื่อถือได้เพียงประมาณ 67% ในช่วงเวลาทดสอบเดียวกัน ซึ่งก็สมเหตุสมผลดี เพราะสิ่งเหล่านี้ต้องเผชิญกับสภาพแวดล้อมที่โหดร้ายภายนอกอาคาร เมื่อเทียบกับภายในอาคารที่มีสภาพแวดล้อมควบคุมได้ดีกว่ามาก

ตัวชี้วัดความน่าเชื่อถือทางไฟฟ้าและกลศาสตร์เพื่อความทนทานในระยะยาว

ค่าเฉลี่ยช่วงเวลาที่เกิดความล้มเหลว (MTBF) และอายุการใช้งานตามการคาดการณ์

การศึกษาภาคสนามแสดงให้เห็นว่า สวิตช์ประตูความปลอดภัยสำหรับอุตสาหกรรมสามารถมีค่า MTBF เกินกว่า 200,000 ชั่วโมง ตัวชี้วัดนี้ช่วยให้สามารถคาดการณ์ช่วงเวลาการบำรุงรักษาและการเปลี่ยนชิ้นส่วนได้อย่างแม่นยำ ตามการวิเคราะห์ปี 2023 เกี่ยวกับชิ้นส่วนอิเล็กโทรกลไก สวิตช์ที่มีค่า MTBF เกิน 150,000 ชั่วโมงสามารถลดการหยุดทำงานโดยไม่ได้วางแผนลงได้ 62% เมื่อเทียบกับรุ่นพื้นฐาน

ความต้านทานของขั้วสัมผัสและความสามารถในการสวิตชิ่งภายใต้ภาระจริง

สวิตช์คุณภาพสูงจะรักษาระดับความต้านทานของขั้วสัมผัสไว้ต่ำกว่า 50mΩ หลังจากการใช้งาน 50,000 ครั้ง ซึ่งช่วยให้การส่งสัญญาณมีความเสถียร นอกจากนี้ ยังสามารถรองรับกระแสเริ่มต้นสูงสุดถึง 10A AC-15 โดยไม่เกิดการเชื่อมต่อของขั้วสัมผัส จึงช่วยปกป้องมอเตอร์และไดรฟ์เซอร์โวจากการเสียหายระหว่างการสตาร์ทบ่อยๆ

ความทนทานเชิงกล: การตรวจสอบประสิทธิภาพเกินกว่า 1 ล้านรอบ

ผู้ผลิตตรวจสอบความทนทานผ่านการทดสอบอายุการใช้งานเร่งรัดที่จำลองการทำงานมากกว่า 2 ล้านรอบ การทดสอบเหล่านี้ช่วยเปิดเผยรูปแบบการสึกหรอของสปริงและบล็อกสัมผัส ซึ่งเป็นข้อมูลนำทางในการปรับปรุงการออกแบบเพื่อยืดอายุการใช้งานให้ยาวนานเกินกว่าข้อกำหนดอุตสาหกรรมทั่วไป

การบำรุงรักษา การวินิจฉัย และการแก้ไขปัญหาเพื่อความปลอดภัยอย่างต่อเนื่อง

รูปแบบการเสียหายทั่วไป: การจัดตำแหน่งไม่ตรงกัน การสึกหรอของขั้วสัมผัส และความเสียหายของแอคทูเอเตอร์

ปัญหาหลักสามประการที่ส่งผลต่อความน่าเชื่อถือของสวิตช์:

• การจัดตำแหน่งที่ไม่ถูกต้อง : การจัดตำแหน่งประตูกับแอคทูเอเตอร์ที่ผิดพลาดก่อให้เกิดความล้มเหลว 42% ในระบบอัตโนมัติ (รายงานความปลอดภัยเครื่องจักร ปี 2024)
• การสึกหรอของขั้วสัมผัส : การเกิดอาร์กไฟฟ้าทำให้ขั้วสัมผัสเสื่อมสภาพหลังจากการทำงานสลับวงจรมากกว่า 100,000 ครั้ง
• ความเสียหายของแอคทูเอเตอร์ : แรงกระแทกที่เกิน 50 นิวตัน มักทำให้แอคทูเอเตอร์พลาสติกบิดเบี้ยวในพื้นที่ที่มีการใช้งานหนัก

ฟีเจอร์วินิจฉัยในตัวที่รองรับการบำรุงรักษาเชิงคาดการณ์

ตัวบ่งชี้ LED แบบรวมวงจรและวงจรตรวจสอบตนเองช่วยให้สามารถตรวจจับความผิดปกติได้ตั้งแต่ระยะเริ่มต้น การศึกษาในปี 2025 เกี่ยวกับกลยุทธ์การบำรุงรักษาในอุตสาหกรรมพบว่า สถานที่ที่ใช้เทคนิคการคาดการณ์สามารถลดเวลาการหยุดทำงานที่ไม่ได้วางแผนไว้ลงได้ 63% เมื่อเทียบกับแนวทางการซ่อมแซมหลังเกิดเหตุ

กำหนดเวลานำเสนอแนะสำหรับการตรวจสอบและการทำความสะอาดที่ดีที่สุด

เพื่อรักษามาตรฐานตามข้อกำหนดและความสามารถในการใช้งาน:

1. ดำเนินการทดสอบการทำงานรายไตรมาส เพื่อยืนยันการตอบสนองของปุ่มหยุดฉุกเฉิน (E-Stop)
2. ทำการตรวจสอบความต้านทานของขั้วสัมผัสทุกสองครั้งต่อปี (เกณฑ์: < 0.5 Ω)
3. ทำความสะอาดตัวขับเคลื่อนด้วยเครื่องมือที่ไม่ก่อให้เกิดการขูดขีด และมีค่าการป้องกันตามมาตรฐาน IP6X เพื่อหลีกเลี่ยงการปนเปื้อน

แม้ผู้ผลิตจะรับรองสวิตช์ให้ใช้งานได้ถึง 2 ล้านรอบทางกล แต่ในสภาพการใช้งานจริง ความเครียดต่างๆ จำเป็นต้องเปลี่ยนใหม่ทุก 6–12 เดือนในแอปพลิเคชันที่สำคัญต่อภารกิจ

คำถามที่พบบ่อย

สวิตช์ประตูเพื่อความปลอดภัยใช้ทำอะไร?

สวิตช์ประตูเพื่อความปลอดภัยถูกออกแบบมาเพื่อหยุดการทำงานของเครื่องจักร เพื่อป้องกันไม่ให้ผู้ปฏิบัติงานสัมผัสกับส่วนที่อันตรายของเครื่องจักรเมื่อมีการเปิดประตูครอบป้องกัน ซึ่งช่วยให้มั่นใจในความปลอดภัยของพนักงาน

ทำไมการปฏิบัติตามมาตรฐาน เช่น ISO 13849 และ IEC 60947-5-3 จึงมีความสำคัญ?

การปฏิบัติตามข้อกำหนดช่วยให้มั่นใจได้ว่าสวิตช์ประตูความปลอดภัยทำงานได้อย่างเชื่อถือได้ภายใต้สภาวะผิดปกติ ลดความเสี่ยงด้านความรับผิด และเพิ่มความปลอดภัยโดยรวม

สวิตช์ประตูความปลอดภัยต้องเผชิญกับความท้าทายอะไรบ้างในสภาพแวดล้อมที่รุนแรง?

สวิตช์ต้องทนต่ออุณหภูมิที่สุดขั้ว ความชื้น ฝุ่น และสารเคมี จึงจำเป็นต้องใช้วัสดุที่แข็งแรงและมีค่าการป้องกันตามมาตรฐาน IP สูงเพื่อประสิทธิภาพการทำงานที่ดีที่สุด

คุณสมบัติการวินิจฉัยในตัวสามารถช่วยในการบำรุงรักษาได้อย่างไร?

คุณสมบัติการวินิจฉัย เช่น ตัวบ่งชี้ LED และวงจรตรวจสอบตนเอง ช่วยตรวจจับความผิดปกติแต่เนิ่นๆ สนับสนุนการบำรุงรักษาเชิงคาดการณ์ เพื่อลดการหยุดทำงานที่ไม่ได้วางแผนไว้
