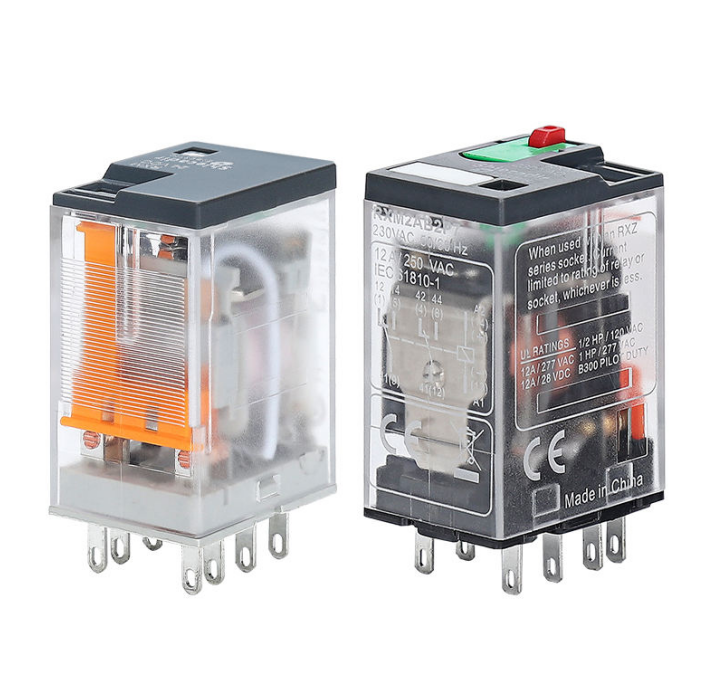

Wie erhöhen Zwischenrelais die Zuverlässigkeit der Schaltkreissteuerung?

Grundlagen zum Funktionsprinzip von Zwischenrelais

Wie Zwischenrelais Niedrigleistung-Steuerungssignale umsetzen

Der Kernmechanismus besteht aus einer elektromagnetischen Spule und beweglichen Kontakten. Wenn eine SPS ein 12–24-V-DC-Signal an die Relaisspule sendet, erzeugt diese ein Magnetfeld, das einen federbelasteten Anker zieht und dadurch die Kontakte des Laststromkreises öffnet oder schließt. Wichtige Spezifikationen umfassen:

Parameter	Steuerstromkreis-Bereich	Laststromkreis-Bereich
Spannung	12-24V Gleichstrom	24–480 V AC/DC
Aktuell	10–50 mA	2-10A
Reaktionszeit	3-15ms	N/A

Beispielsweise können moderne Relais einen 24V-PLC-Ausgang verstärken, um dreiphasige 20A-Motorkreise sicher zu schalten und dabei eine Reaktionsverzögerung von weniger als 10 ms aufrechtzuerhalten.

Fallstudie: Signalaktivierung in einem Motorsteuerzentrum

Ein Automobilwerk im mittleren Westen der USA reduzierte Motorstarterausfälle um 47 % (Daten aus 2022), nachdem Zwischenrelais zwischen SPS und 50-PS-Förderbandmotoren implementiert wurden. Die Relais eliminierten Spannungsüberschwingungen durch Einschaltstromspitzen der Motoren, die zuvor SPS-Ausgangskarten beschädigt hatten, und ermöglichten gleichzeitig die parallele Steuerung mehrerer Schütze über gemeinsame Logiksignale.

Auswahl von Spulen und Kontakten basierend auf Lastanforderungen

Passen Sie die Relaisspezifikationen an die betrieblichen Anforderungen an:

• Spulenspannung (12/24/48V DC/AC) muss mit dem Ausgang des Steuersystems übereinstimmen
• Kontaktmaterial (AgNi für ohmsche Lasten, AgSnO₂ für induktive Lasten)
• Kontaktkonfiguration (1Ö/1S für einfache Schaltung, 4Ö/4S für Mehrkreissteuerung)
• Lastart (resistiv, induktiv, kapazitiv) bestimmt die Abschaltfaktoren

Trend: Miniaturisierung und Effizienz im modernen Zwischenrelais-Design

Zu den jüngsten Fortschritten gehören 22-mm-DIN-Schienenmodule (-60 % Größe im Vergleich zu älteren Modellen) mit energiesparenden Spulen (0,9 W Halteleistung, -75 % im Vergleich zu herkömmlichen Designs) sowie Halbleiterausführungen für Hochgeschwindigkeitsschaltung (1 Mio. Schaltspiele bei 0,5 Hz). Wie Branchenanalysen jedoch zeigen, dominieren elektromechanische Relais nach wie vor 83 % der Anwendungen mit hohem Strom (>5 A) aufgrund ihrer überlegenen Überlasttoleranz.

Risiken einer direkten Verbindung zwischen Steuer- und Leistungskreisen

Wenn Steuerungssysteme direkt mit Leistungsschaltungen verbunden werden, entstehen Probleme wie Masse-Schleifen, diese störenden Spannungsspitzen und elektromagnetische Störungen, die wir alle als EMI kennen. Laut einer 2023 von Ponemon veröffentlichten Studie gehen nahezu die Hälfte aller Ausfälle in industriellen Steuerungssystemen tatsächlich auf diese Art von Störungen zurück. Betrachten Sie, was beim normalen Betrieb großer Motoren geschieht. Diese Maschinen können heftige Spannungsspitzen erzeugen, die manchmal über 300 Volt betragen und direkt in ungeschützte Niederspannungs-PLC-Eingänge gelangen. Die Folge? Verfälschte Sensorwerte und zahlreiche Fehlalarme, mit denen niemand auf der Produktionsfläche gerne zu tun hat.

Erzielung von Spannungs- und Stromtrennung mithilfe von Zwischenrelais

Zwischenrelais erzeugen eine sogenannte galvanische Trennung, wodurch die Niederspannungs-Steuersignale (ca. 24 V DC) vollständig von den viel höheren Leistungsstromkreisen mit 480 V AC getrennt bleiben. Dies erreichen sie durch magnetische Kopplung zwischen Spulen und Kontakten anstelle direkter elektrischer Verbindungen. Dadurch entstehen keine gemeinsamen Massepfade, was gefährliche Stromschleifen verhindert, während Signale dennoch sicher zwischen verschiedenen Teilen des Systems übertragen werden können. Laut Tests des Unternehmens Interference Technology aus dem vergangenen Jahr reduzieren diese Relaissysteme transiente Störungen um nahezu 92 % im Vergleich zu herkömmlichen Optokopplern – besonders wichtig in industriellen Umgebungen, in denen Maschinenerschütterungen diverse Störprobleme verursachen können.

Fallstudie: Beseitigung von Störgeräuschen in Abwasserpumpen-Steuerungssystemen

Eine Abwasseranlage löste das anhaltende Fehlauslösen ihrer Pumpensteuerungen, indem sie Zwischenrelais zwischen die Ausgänge der SPS und die Motorstarter einbaute. Die Relais blockierten elektromagnetische Störungen von frequenzgeregten Antrieben, wodurch sich die Ausfallzeiten um 78 % verringerten und die Lebensdauer der Schütze um 3,2Ð verlängerte (16-Monats-Betriebsüberprüfung).

Steigende Nachfrage nach galvanischer Trennung in der industriellen Automatisierung

Aufgrund der jährlichen Steigerung der Industrial-IoT-Nutzung um 34 % seit 2021 (MarketsandMarkets) legen Hersteller zunehmend Wert auf Isolation, um vernetzte Sensoren und Edge-Controller zu schützen. Zwischenrelais bieten in rauen Umgebungen wie Förderanlagen im Bergbau oder Ventilfeldern in Ölraffinerien eine kostengünstige Alternative zu digitalen Isolatoren.

Strategie: Schutz sensibler SPS durch relaisbasierte Isolierung

Ein gestufter Isolationsansatz unter Verwendung von Zwischenrelais stellt sicher, dass PLC-Ausgänge niemals direkt mit induktiven Lasten verbunden sind. Dies schützt Steuerungssysteme vor Lichtbogenrisiken und ermöglicht eine modulare Wartung – ein entscheidender Vorteil gegenüber integrierten Halbleiterrelais.

Signalverstärkung und Spannungspegelwandler für Systemkompatibilität

Behebung von Unstimmigkeiten zwischen Sensorausgängen und Aktoreingängen

Moderne Steuerungssysteme stoßen häufig auf Spannungsinkompatibilitäten, bei denen niederleistungsstarke Sensorsignale (3—24V DC) mit Aktoren verbunden werden müssen, die 120—480V AC benötigen. Eine Studie des IEEE aus dem Jahr 2023 ergab, dass 63 % der industriellen Steuerungsfehler auf Spannungsunstimmigkeiten zurückzuführen sind. Zwischenrelais lösen dieses Problem, indem sie als adaptive Schnittstellen fungieren und die Lücke zwischen empfindlichen Steuerungskomponenten und leistungsstarken Lasten überbrücken.

Wie Zwischenrelais zuverlässige Signalverstärkung ermöglichen

Durch die elektromagnetische Spulenaktivierung verstärken Zwischenrelais Steuersignale über eine galvanisch getrennte Kontaktschließung. Beispielsweise kann ein 5-V-PLC-Ausgang eine Relaisspule ansteuern, um einen 30-A-Motorkreis zu schalten – dies ermöglicht eine Stromverstärkung um den Faktor 600, während gleichzeitig die elektrische Isolation gewahrt bleibt. Dadurch wird verhindert, dass gegenläufige elektromotorische Kräfte empfindliche Steuerungen beschädigen.

Fallstudie: Anschluss von SPS-Anlagen an Hochleistungs-Beleuchtungssysteme

Ein führendes Industrieunternehmen hat durch die Implementierung von Zwischenrelais Ausfälle bei der Beleuchtungssteuerung um 78 % reduziert. Die Relais wandelten 24-V-SPS-Signale in 277-V-Ausgänge um und ermöglichten so die sichere Steuerung von 400-kW-Beleuchtungslasten, ohne die bestehende Automatisierungsinfrastruktur ändern zu müssen. Diese Lösung gewährleistete die Kompatibilität zwischen älteren und modernen Steuerungsebenen.

Zwischenrelais in Anwendungen des intelligenten Gebäudemanagements

In intelligenten Klimaanlagen ermöglichen Zwischenrelais die nahtlose Integration von IoT-Sensoren (typischerweise 12–48 V DC) mit dreiphasigen 480-V-Luftbehandlungsanlagen. Diese Spannungsumsetzung unterstützt die zentrale Gebäudeautomation und verhindert gleichzeitig elektromagnetische Störungen zwischen den Subsystemen.

Anpassung der Relaisspezifikationen an die Systemspannungsanforderungen

Wichtige Auswahlkriterien umfassen:

• Spulenspannungskompatibilität (±10 % des Steuersignals)
• Stromtragfähigkeit der Kontakte (125–150 % der Dauerlast)
• Dielektrische Festigkeit (2-fache Systemspannung + 1.000 V)

Eine korrekte Anpassung gewährleistet eine zuverlässige Signalübermittlung, wobei führende Hersteller bei richtiger Spezifikationsabstimmung eine Reduzierung spannungsbedingter Ausfälle um 92 % verzeichnen.

Möglichmachung logischer Steuerung und sichere Schaltungssequenzierung

Steuerung der Komplexität in mehrstufigen industriellen Prozessen

Zwischenrelais vereinfachen die Steuerlogik in Systemen, die sequenzielle Abläufe erfordern, wie beispielsweise die Synchronisation von Förderbändern oder die Chargenverarbeitung in der chemischen Industrie. Indem komplexe Arbeitsabläufe in voneinander getrennte, relaisgesteuerte Phasen unterteilt werden, verhindern Ingenieure kaskadierende Ausfälle – ein entscheidender Vorteil in Branchen, in denen 43 % der ungeplanten Stillstände auf Fehler in Steuerkreisen zurückzuführen sind (Automation World, 2023).

Implementierung der booleschen Logik mit Zwischenrelais in Schaltschränken

Diese Geräte führen UND/ODER/NICHT-Operationen durch, indem sie öffnende (NO) und schließende (NC) Kontakte gezielt verdrahten. Ein Sicherheitsverriegelungsmechanismus könnte beispielsweise sowohl Temperatur- als auch Druckschwellwerte erfordern, bevor eine Pumpe aktiviert wird – eine Aufgabe, die ohne den Einsatz eines speicherprogrammierbaren Steuergeräts (SPS) realisiert werden kann. und druckschwellwerte, bevor eine Pumpe aktiviert wird, eine Aufgabe, die ohne die Komplexität eines programmierbaren Steuergeräts (PLC) erreicht wird.

Fallstudie: Verriegelungsmechanismen in Motorsteuerzentralen

Ein Lebensmittelverpackungswerk beseitigte Kreuzstart-Risiken bei seinen Mischermotoren durch den Einsatz von Zwischenrelais mit mechanischen Verriegelungen. Diese Relais-basierte Konstruktion stellte sicher, dass jeweils nur ein Motor eingeschaltet werden konnte, wodurch Lichtbogenüberschlag-Vorfälle um 67 % im Vergleich zu früheren reinen SPS-Konfigurationen reduziert wurden.

Relais vs. SPS: Die richtige Lösung für einfache Logikaufgaben wählen

Während SPS-Systeme komplexe Algorithmen verarbeiten können, bieten Zwischenrelais eine überlegene Zuverlässigkeit bei einfachen Logikaufgaben bei 30–50 % niedrigeren Lebenszykluskosten. Wartungsdaten zeigen, dass zeitgesteuerte Aufgaben mit Relaissteuerung in HLK-Anwendungen 72 % weniger Fehlerbehebungsstunden erfordern als vergleichbare SPS-Lösungen.

Verbesserung der Systemzuverlässigkeit durch Trennung von Steuer- und Leistungskreisen

Risiken der Fehlerausbreitung in nicht isolierten elektrischen Systemen

Wenn Steuersysteme und Leistungsschaltungen denselben Pfaden folgen, eskalieren Probleme schnell zu schwerwiegenden Systemausfällen. Jüngste Untersuchungen zur Zuverlässigkeit von Stromnetzen aus dem vergangenen Jahr ergaben tatsächlich etwas Beunruhigendes: Etwa 43 Prozent aller unerwarteten Stromausfälle wurden durch elektromagnetische Störungen zwischen den stromstarken Leitungen und den kleinen Steuersignalen verursacht, die parallel dazu verlaufen. Hier kommen Zwischenrelais zum Einsatz. Diese Bauteile schaffen eine physische Trennung zwischen verschiedenen Schaltungstypen, wodurch sie als Schutz vor gefährlichen Spannungsspitzen und lästigen Erdungsschleifenproblemen wirken, die empfindliche Geräte wie programmierbare Logikcontroller (PLCs) erheblich beeinträchtigen können. Die meisten Elektriker betonen, dass diese Isolierung absolut entscheidend ist, um industrielle Anlagen reibungslos und ohne ständige Unterbrechungen in Betrieb zu halten.

Sicherheit und Verfügbarkeit durch funktionale Schaltungstrennung verbessern

Die heutigen Methoden zur Schutzkoordination konzentrieren sich darauf, Steuersignale durch den Einsatz von Zwischenrelais von der Aktuatorleistung zu trennen. Laut NFPA 70E-Daten aus dem Jahr 2022 hat diese Trennung die Anzahl von Lichtbogenentladungen in Fertigungsanlagen um etwa zwei Drittel reduziert. Wartungsteams können nun viel sicherer an Steuerungspanelen arbeiten, ohne ganze Produktionslinien für Fehlersuche abschalten zu müssen. Ein weiterer erwähnenswerter Vorteil ist, dass diese Konfiguration die Lebensdauer der Ausrüstung tatsächlich verlängert. Wenn Spannungen nicht unerwünscht miteinander vermischt werden, werden störende Spulenschwingungen und Abnutzungen an Kontakten vermieden, die letztendlich zu Ausfällen führen. Anlagen, die diese Strategie übernommen haben, berichten im Laufe der Zeit über weniger unerwartete Störungen.

Fallstudie: Reduzierung von Stillstandszeiten in Fertigungslinien durch Relaispufferung

Ein großes Automobilfertigungswerk erreichte nahezu 99,4 % Verfügbarkeit in seinen Produktionslinien, nachdem es 1.200 Steuerungspanele mit Zwischenrelais auf der gesamten Produktionsfläche modernisiert hatte. Vor dieser Lösung verursachten Probleme mit ausfallenden SPS-Modulen während von Spannungsspitzen an Förderbandmotoren etwa 12 Stunden Ausfallzeit pro Monat im gesamten Werk. Diese unerwarteten Ausfälle störten den Betrieb erheblich und verursachten Kosten durch Produktivitätsverluste. Das neue Relais-Puffersystem beschränkte tatsächlich die möglichen Fehlerstellen, sodass statt ganzer Abschnitte nur noch kleine Bereiche behoben werden mussten. Laut Wartungsunterlagen verringerte sich dadurch die Anzahl der Notreparaturen um rund drei Viertel. Für Werke, die rund um die Uhr laufen und bei denen jede Minute zählt, macht eine solche Verbesserung einen entscheidenden Unterschied, um die Produktionskosten unter Kontrolle zu halten und gleichzeitig die Ausbringungsmenge aufrechtzuerhalten.

Entwurf fehlertoleranter Architekturen mithilfe von Zwischenrelais

Top-Ausrüster haben in letzter Zeit begonnen, doppelt redundante Relaiskontakte zusammen mit Spulenüberwachungssystemen in ihre kritischen Sicherheitsanwendungen zu integrieren. Solche Backup-Konfigurationen entsprechen den Richtlinien der IEC 62443 zur Absicherung industrieller Netzwerke, da sie die störanfälligen Steuerkreise voneinander trennen. Diese Trennung verhindert, dass Schadsoftware plötzliche Spannungsspitzen auslöst, die wichtige nachgeschaltete Komponenten beschädigen könnten. Außerdem kommt ein weiterer Aspekt hinzu: Echtzeit-Diagnosen für Relais erhöhen die Systemzuverlässigkeit erheblich. Einige intelligente Wartungsprogramme können sogar erkennen, wenn Kontakte anfangen, sich abzunutzen – manchmal bis zu zwei Monate vor einem normalen Ausfall gemäß Testprotokollen. Diese Frühwarnung gibt Werksleitern ausreichend Vorlaufzeit, um Reparaturen zu planen, ohne den Betrieb zu stören.

FAQ-Bereich

Welche Rolle spielen Zwischenrelais in industriellen Steuersystemen?

Zwischenrelais fungieren als Signalvermittler zwischen niederohmigen Steuerkreisen und leistungsstarken Lastkreisen, stellen eine Anpassung der Spannungs- und Stromniveaus sicher und bieten die notwendige elektrische Isolation.

Wie verhindern Zwischenrelais Störprobleme?

Zwischenrelais verwenden galvanische Trennung, um Steuersignale von Stromkreisen zu isolieren, wodurch Überspannungsstörungen stark reduziert und elektromagnetische Störungen verhindert werden.

Warum werden Zwischenrelais in komplexen Steuerungsprozessen eingesetzt?

Sie vereinfachen die Steuerlogik, indem sie sequenzielle Abläufe ermöglichen, und verringern das Risiko von Kettenreaktionen bei mehrstufigen Systemen.

Welche Vorteile bietet die Verwendung einer relaisbasierten Isolation?

Die relaisbasierte Isolation schützt Steuersysteme vor Risiken wie Lichtbogenentladung, erhöht die Zuverlässigkeit des Systems und ermöglicht eine sicherere sowie modulare Wartung.
