Rozměrové třídy mikro-konektorů koncových spínačů a kritické limitní rozměry
Subminiaturní versus miniaturní: definice referenčních hodnot IEC/UL pro rozměr zapojení mikro-konektorů koncových spínačů
Mezinárodní elektrotechnická komise (IEC) spolu s organizací Underwriters Laboratories (UL) stanovuje dvě hlavní kategorie mikrokoncových spínačů. Začněme nejprve s nejmenšími z nich. Tyto subminiaturní verze zabírají na tištěné spojové desce plochu rovnou nebo menší než 10 mm² a jsou také velmi úzké – obvykle méně než 5 mm široké. Dále máme miniaturní verze, které vyžadují trochu více místa, a to v rozmezí přibližně 12 až 20 mm². Pro každého, kdo s těmito součástmi pracuje, je dodržování jak standardu IEC 61058-1 týkajícího se elektrické životnosti, tak požadavků UL 61058 na bezpečnostní izolaci nejen doporučené, ale naprosto nezbytné. To zajišťuje, že tyto malé spínače spolehlivě fungují i v aplikacích s nízkým napětím pod 50 V, a to vše při umístění v omezených prostorách, kde každý milimetr rozhoduje.
Výška, výstup (výčnělek) a volný prostor: klíčové prostorové parametry mikrokoncových spínačů určených pro montáž na tištěnou spojovou desku
Třírozměrné parametry řídí integraci do ultra-kompaktních sestav:
- Výška profilu : Subminiaturizované spínače obvykle měří 0,5 mm
- Výstup akčního členu : Musí vyčnívat 1–2 mm nad pouzdro, aby umožnil přejezd bez poškození
- Boční vůle : Podle normy UL 508 je vyžadován minimální odstup 0,3 mm pro podporu tepelného managementu
| Metrické | Subminiaturizovaná řada | Miniaturizovaná řada | Kritická norma |
|---|---|---|---|
| Plocha zabraná na DPS (mm²) | ≤10 | 12–20 | IEC 60617 |
| Provozní síla (g) | 20–50 | 50–100 | UL 61058 |
| Vzdálenost pohybu aktuatoru | ≤0.3mm | ≤0,6 mm | ISO 13849-1 |
Překročení těchto limitů snižuje životnost až o 70 % v aplikacích s vysokou vibrací, jak potvrdily testy spolehlivosti součástek z roku 2024 na průmyslových i lékařských platformách.
Jak prostorová omezení přímo ovlivňují výkon mikro-konektoru koncového spínače
Prostorová omezení mění chování mikro-konektoru koncového spínače – vznikají nelineární kompromisy mezi mechanickým zdvihem, silou spuštění a dlouhodobou spolehlivostí.
Kompromisy mezi provozní silou a zdvihem u mezer pod 3 mm
Když je uvnitř pouzdra pouze přibližně 3 mm nebo méně volného prostoru, kratší zdvih pohonných prvků ve skutečnosti znamená, že obsluha musí vyvinout větší sílu, aby zařízení uváděla do činnosti. Většina běžných mikrospínačů vyžaduje k aktivaci podle průmyslových norem z minulého roku méně než 10 gramů síly. Pokud však tento zdvih zmenšíme na méně než půl milimetru, stane se něco zajímavého – citlivost výrazně stoupne, a to dokonce přibližně o 70 %. To činí přesnou kalibraci naprosto nezbytnou. Zamyslete se nad zařízeními, kde chyby mají skutečně zásadní význam, například jednorázovými lékařskými injekčními pomůckami nebo skládacími mechanismy moderních elektronických zařízení. Jednoduché neúmyslné spuštění v těchto situacích může vážně ovlivnit funkčnost zařízení nebo dokonce ohrozit bezpečnost některé osoby.
| Prostorové omezení | Provozní síla | Povolený zdvih | Dopad na návrh |
|---|---|---|---|
| >3 mm mezera | <10 gf | 0,75–1,5 mm | Standardní kalibrace |
| 1–3 mm mezera | 10–25 gf | 0,3–0,7 mm | Vyžaduje mechanické tlumení |
| mezera < 1 mm | > 25 gf | < 0,3 mm | Zvýšené riziko předčasného selhání |

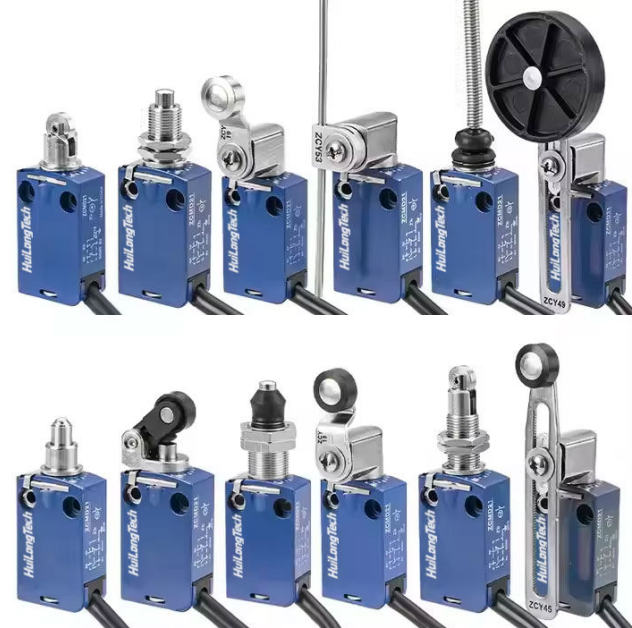

Výběr geometrie akčního členu: páka, zástrčka a váleček pro těsné pouzdra
Geometrie akčního členu určuje přesnost uložení a funkční odolnost v omezených rozmístěních:
- Páky s válečkem vyžadují prostor pro rotaci, ale vydrží až 0,8 mm nesouosost
- Zátky vhodné pro lineární prostory o výšce pod 1,5 mm, ale vyžadují téměř kolmé zapojení
- Upravené páky se 45° ohybem řeší problémy s posunutím – běžné u prostor pro baterie v nositelných zařízeních, kde je vertikální prostor velmi omezený
Aktuátory typu zátek dominují v lékařských zařízeních pod 8 mm (82 % podíl na trhu podle nedávné tržní analýzy), zatímco aktuátory s válečkem převládají v systémech detekce kloubových pohybů, kde úhlová odchylka přesahuje 15°.
Ověřené aplikace mikro-konektoru s koncovým spínačem v extrémně kompaktních zařízeních
Lékařské endoskopy a jednorázové senzory: přesná zpětná vazba v pouzdrech pod 8 mm
Malé mikro-konektory jsou nezbytné pro detekci polohy v endoskopech a jednorázových diagnostických nástrojích, které se vejdou do pouzder menších než 8 mm. Při použití v endoskopických sondách tyto miniaturní spínače zaznamenávají dosažení nastavených úhlů pružnými částmi zařízení, čímž lékařům poskytují jasné obrazy z nitra těla bez nutnosti trvalé ruční úpravy. Jejich velkou výhodou je nízká síla potřebná k ovládání, což snižuje riziko poškození tkání během citlivých výkonů. V jednorázových zařízeních pro monitorování hladiny glukózy v krvi tyto spínače kontrolují správné vložení testovacích proužků před provedením měření, čímž zajišťují spolehlivost výsledků. Verze těchto spínačů pro medicínské účely vydrží více než milion cyklů podle standardu ASTM F2503 – což je velmi působivý výkon s ohledem na extrémně omezený prostor uvnitř lékařského vybavení.
Skládací chytré telefony a nositelná zařízení: detekce kloubu a zámků bateriového prostoru
Mikro-konektory jsou v spotřební elektronice velmi důležité, protože nabízejí kompaktní konstrukci a zároveň vykazují vysokou spolehlivost. Vezměme si například skládací telefony: tyto malé spínače jsou integrovány přímo do kloubů, aby telefon rozpoznal, zda je složený nebo rozložený; to pak automaticky uzamkne displej nebo změní způsob zobrazení obsahu. Chytré hodinky a další nositelná zařízení se na těchto spínačích rovněž spoléhají jako na bezpečnostní zámky pro své baterie. Jakmile někdo otevře zadní kryt, je napájení okamžitě přerušeno, čímž se zabrání možným zkratům – zejména s ohledem na extrémně malý volný prostor uvnitř těchto miniaturních hodinkových korpusů. To, co tyto komponenty činí tak výjimečnými, je jejich tenký profil. Výrobci je mohou skrýt za OLED displeji nebo pod zakřivenými pouzdry, aniž by zařízení ztloustla. Díky tomu získáváme štíhlá zařízení, která zároveň zůstávají dostatečně odolná a spolehlivě fungují den za dnem, i přes všechny ohyby a stlačení, kterým jsou dnešní zařízení vystavena.
