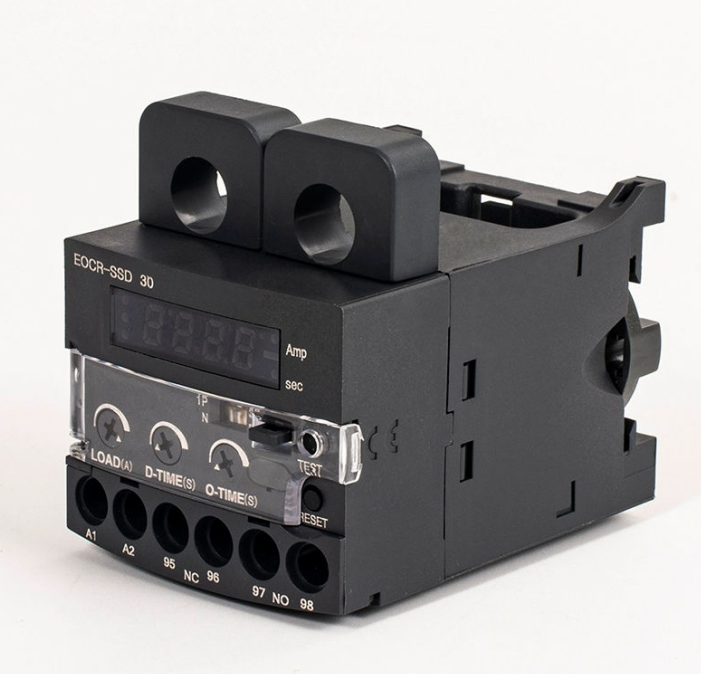

Jakou roli hrají relé sledu fází v energetických soustavách?

Jak relé sledu fází detekuje a zabrání obrácenému sledu fází

Základní provozní princip: analýza rotace napěťových fázorů

Relé sledující pořadí fází sledují, jak se napěťové fázory otáčejí v třífázových soustavách, a to na základě úhlových vztahů mezi jednotlivými fázemi. V podstatě rozlišují správné pořadí (např. A-B-C) od obráceného pořadí (např. C-B-A). Pokud se vše otáčí ve směru hodinových ručiček, je vše v pořádku. Pokud se však otáčení obrátí proti směru hodinových ručiček, jedná se o závažný problém – pořadí fází je nesprávné a zařízení je nutné okamžitě vypnout. Proč je to tak důležité? Podle časopisu Electrical Safety Journal z minulého roku téměř osm z deseti průmyslových poruch motorů má svůj původ právě v problémech souvisejících s pořadím fází. Tato relé pracují buď s klasickými elektromagnety, nebo s moderní polovodičovou technologií a vzorkují napěťové průběhy nejméně 200krát během každého periodického cyklu napájecího napětí. To jim umožňuje detekovat poruchy velmi rychle, ještě než způsobí vážné poškození.

Vnitřní logika: Detekce průchodu nulou, porovnání fázového úhlu a uzamknuté výstupy

Vnitřní logika relé provádí tři koordinované fáze:

1. Detekce průchodu nulou : Přesně zaznamenává časový okamžik přechodu každé fáze z negativního na pozitivní napětí.
2. Porovnání fázového úhlu : Vypočítává časové prodlevy mezi následnými fázemi, aby určila směr otáčení. Například:

   Dvojice fází	Prodleva při normální posloupnosti	Prodleva při obrácené posloupnosti
   A až B	5,5 ms	10,5 ms
   B na C	5,5 ms	−10,5 ms

3. Uzamčené výstupy vyvolá signál vypnutí do 15 ms, pokud se naměřené zpoždění odchylují o více než ±2 ms od očekávaných hodnot. Výstup zůstává uzamčený, dokud není ručně resetován – tím se zabrání automatickému opětovnému zapnutí za nebezpečných podmínek a chrání se zařízení před namáháním ložisek, kavitací čerpadla nebo nedostatkem oleje v kompresoru.

Kritická ochrana proti poškození motoru a poruchám provozu

Rizika reverzního otáčení u indukčních motorů, čerpadel a kompresorů

Když se pořadí fází napájení změní, indukční motory, čerpadla a kompresory začnou rotovat pozpátku – to se stává poměrně často během běžné údržby, při přepínání zdrojů dodavatelem elektrické energie nebo při problémech s elektrickou sítí. Následky jsou z hlediska mechanického poškození velmi vážné. Ložiska se často zablokují, protože nejsou navržena pro tento druh zátěže. Impelery uvnitř čerpadel se rychleji opotřebují vlivem tzv. kavitace, zatímco těsnění úplně selžou, neboť rozdíly tlaků neodpovídají požadovaným hodnotám. U čerpadel konkrétně zpětný tok znamená, že čerpadla běží suchá a podléhají náhlým hydraulickým rázům. Kompresory mají své vlastní problémy – ztrácejí mazání a časování ventilů se značně poruší. Motory, které nadále běží pozpátku, se zahřívají o 15 až 20 procent více, protože chladicí ventilátory již nefungují správně, což urychluje degradaci izolace. Podle průmyslových zpráv jsou tyto poruchy fází zodpovědné za přibližně čtvrtinu všech poruch motorů v systémech zpracovávajících kapaliny. A zde je zajímavost: i malá napěťová nesymetrie pouhých 2 % může během několika hodin způsobit vážné mechanické namáhání, pokud si toho nikdo nevšimne.

Skutečný dopad v praxi: případová studie výpadků výrobní linky pro montáž automobilů

Jeden velký automobilový závod podle odvětvových zpráv minulý rok utratil přibližně 740 000 USD, protože při práci na své transformační stanici nepostihl problém se změnou fázového pořadí. Dopracovací pásy začaly běžet pozpátku, což způsobilo řadu potíží s robotickými svařovacími stroji a dokonce několik pohonných řetězů se přetrhlo. Tato situace vedla k 11hodinovému výpadku, během něhož nebylo možné vyrobit přibližně 2 300 automobilů. Zpětným pohledem na událost odborníci uvádějí, že instalace relé pro kontrolu fázového pořadí by mohla vypnout napájení již za 0,1 sekundy, dříve než by došlo ke zhoršení situace. Tato relé lze připojit k systémům PLC, aby se stroje nezapínaly, dokud nebudou všechny parametry v pořádku. Toto jednoduché řešení by jim ušetřilo značné finanční prostředky, neboť každá hodina výpadku výroby v automobilovém průmyslu stojí přibližně 24 000 USD. Navíc takové řešení předchází i jiným problémům, například přepálení vinutí motorů způsobenému příliš dlouhým provozem pozpátku, či nebezpečným situacím, kdy by mohly hydraulické čerpadla explodovat.

Kombinace ověření pořadí fází s proudovou ochranou snižuje náklady na výměnu motorů o 37 % v procesech s kritickým významem pro plnění úkolu.

Integrace relé pořadí fází do moderních systémů ochrany a řízení

Koordinace s jističi, PLC a systémy automatického opětovného zapínání

Když relé sledující pořadí fází zaznamenají nesprávné pořadí fází, spolupracují těsně s jističi, aby téměř okamžitě odpojily napájení a tak zabránily poškození zařízení ještě před jeho výskytem. Tyto zařízení se připojují k systémům PLC prostřednictvím digitálních vstupních/výstupních modulů, čímž umožňují automatické akce, jako je postupné vypínání motorů, uzavírání vzájemně propojených ventilů nebo eskalace poplachů napříč výrobními linkami. V případech automatického opětovného zapnutí (auto-reclosing) relé v podstatě plní funkci bezpečnostních bran, které brání jakémukoli pokusu o obnovení napájení, dokud není správné pořadí fází potvrzeno. Tento druh koordinace zajišťuje hladký chod na výrobních plošinách, předchází nebezpečným otáčkám v opačném směru, které mohou poškodit průmyslové čerpadla, a udržuje kompresory v připravenosti k okamžitému nasazení, a to vše díky pečlivě časovaným restartovacím procedurám, které zabrání náhlým poruchám během kritických provozních operací.

Integrace SCADA a digitálního rozvaděče pro dálkový dohled a signalizaci poplachů

Digitální rozvodny spoléhají na relé sledování pořadí fází, která posílají v reálném čase informace o napěťových fázorech prostřednictvím zpráv IEC 61850 GOOSE a SV přímo do systémů SCADA. Pokud dojde k poruše, obsluha okamžitě obdrží upozornění spolu s názornými vizuálními zobrazeními fázových úhlů, což jí umožňuje rychle zasáhnout ještě před tím, než se problémy vyvinou v rozsáhlejší poruchy. Systém také podporuje prediktivní údržbu. Pokud se objeví trendy naznačující napěťové nerovnováhy nebo pokud se zařízení opakovaně blíží meznímu stavu pro vypnutí, aktivuje se takovýmto vývojem plánovaná kontrola dříve, než je původně naplánováno. V zařízeních, jako jsou čistírny odpadních vod nebo nemocnice, kde je klíčová spolehlivost dodávky elektrické energie, umožňuje dálkový monitoring snížit frekvenci fyzických kontrol zařízení personálem. Zároveň zajišťuje soulad se standardy NFPA 70E týkajícími se bezpečnosti před obloukovým výbojem, protože všechny tyto činnosti zanechávají auditní stopu, kterou lze kdykoli zkontrolovat.

Dodržování předpisů, normy a uplatnění v kritické infrastruktuře

Mezinárodní bezpečnostní normy, jako je například IEC 60204-1 pro elektrické zařízení strojů a článek NEC 430.83(A)(2) týkající se motorových obvodů, tyto relé sledující pořadí fází skutečně vyžadují, protože monitorují fáze, aby zabránily nebezpečnému zpětnému otáčení v kritických místech. Uvažujte například o nemocnicích, které je potřebují kvůli životně důležitým ventilátorům pro umělé dýchání a chladicím ventilátorům generátorů, aby se otáčely správným směrem. Datová centra je také instalují, aby zajišťovala správný provoz systémů chlazení pomocí chlazené vody. Elektrárny je používají rovněž u zařízení jako jsou pomocné čerpadla přívodní vody a nouzové dieselové generátory. Pokud zařízení těmto pravidlům nepodléhají, katastrofa nastane rychle. Představte si, co by se stalo, kdyby se požární čerpadla začala otáčet opačným směrem nebo kdyby se náhle porouchaly chladiče v datových centrech. Celé provozy by se mohly zastavit během několika minut. Proto předpisy vyžadují, aby se tato relé jednou ročně kontrolovala podle pokynů NFPA 70E. Testy posuzují jejich přesnost, rychlost odezvy a schopnost spolehlivého uzamčení (latching). To pomáhá udržovat odolnou infrastrukturu a zároveň zajišťuje soulad se všemi těmito důležitými normami.
