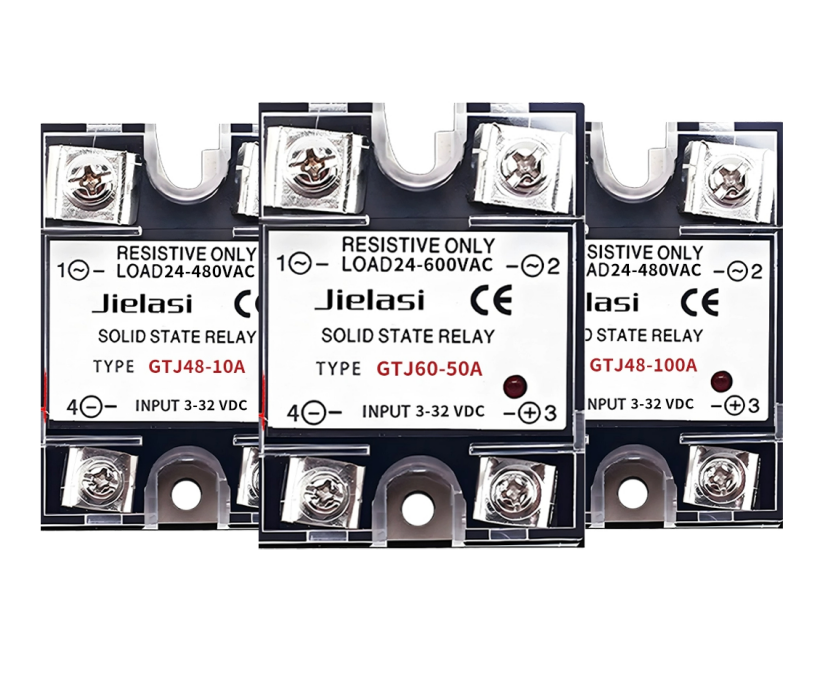

Pro které zátěže jsou vhodné jednotlivé polovodičové relé?

Odporové zátěže: ideální volba pro jediné polovodičové relé (SSR)

Proč odporové zátěže minimalizují zatížení výstupních polovodičových prvků jediného polovodičového relé (SSR)

Pokud jde o odporové zátěže, jako jsou topné články a starší žárovky, ty skutečně vyvíjejí velmi malý tlak na polovodičové prvky uvnitř polovodičových relé (SSR). Tyto typy zátěží mají to, co inženýři označují jako výkonový faktor blížící se jedničce, což v podstatě znamená, že napětí a proud zůstávají dobře synchronizované místo toho, aby se rozkmitaly mimo fázi. Tato synchronizace brání těm nepříjemným napěťovým špičkám, které vznikají při zapínání nebo vypínání zařízení. Protože zde není žádný náhlý nárůst proudu ani uložená energie, kterou by bylo třeba vzít v úvahu, elektrická zátěž z tepelného hlediska zůstává stálá a předvídatelná. To pomáhá chránit citlivé polovodičové přechody před opakovanými cykly zahřívání a ochlazování, které mohou v průběhu času způsobit opotřebení. Důležité je poznamenat, že odporové zátěže při vypnutí nevrací žádnou nežádoucí elektřinu (tzv. zpětné EMN), na rozdíl od zátěží induktivních nebo kapacitních. To usnadňuje provoz SSR, protože mohou bezpečně pracovat v rámci svých normálních parametrů, aniž by bylo nutné do návrhu zakomponovat dodatečné bezpečnostní rezervy.

Spínání v nulovém průchodu: Jak zvyšuje životnost a výkon v oblasti elektromagnetické kompatibility (EMI) u rezistivních aplikací

Při použití spínání v nulovém průchodu se polovodičové relé zapne přesně v okamžiku, kdy střídavé napětí prochází nulou. Tato přesná časová synchronizace pomáhá zabránit náhlým skokům elektrického proudu, které mohou způsobit problémy. Výsledek? Nižší zatížení z výkonových špiček a výrazně snížená elektromagnetická interference (EMI). Testy ukazují úroveň EMI přibližně o 40 dB nižší ve srovnání s běžnými metodami spínání. Průmyslové topné systémy z toho těží zejména, protože generují mnohem méně rušivého šumu, který by mohl ovlivňovat jiné řídicí obvody v blízkosti. Tyristorové součástky také spotřebují výrazně méně výkonu – konkrétně až o 65 % až 80 % méně – což znamená, že tyto komponenty vydrží déle, než je nutné je vyměnit. Další velkou výhodou je eliminace problémů s svařováním kontaktů, které trápí mechanická relé po milionech spínacích operací každý rok. U aplikací vyžadujících opakované spínání po mnoho let zůstává spínání v nulovém průchodu nejlepší volbou pro spolehlivé řízení odporových zátěží.

Indukční zátěže: Klíčové aspekty pro spolehlivost jednoho polovodičového relé

Zpětné napětí (Back-EMF) a napěťové přechodné jevy: Hlavní mechanismy poruch v obvodech jednoho polovodičového relé

Indukční zátěže, jako jsou solenoidy, stykače a různé typy motorů, ukládají energii ve svých magnetických polích. Při náhlém vypnutí těchto zařízení vznikají ostré napěťové špičky zpětného elektromotorického napětí (back-EMF), které mohou dosahovat přes 1 000 voltů za mikrosekundu. Tyto špičky způsobují destruktivní tepelný rozbeh v polovodičových výstupech polovodičových relé (SSR). Ve srovnání s jednoduchými odporovými zátěžemi náhlé uvolnění uložené energie vytváří podmínky podobné elektrickým obloukům, které urychlují průraz polovodičových přechodů. Většina počátečních poruch pozorovaných u průmyslových instalací SSR je právě způsobena tímto jevem. Situace se ještě zhoršuje, pokud během vypínání nenastane přirozený bod, v němž klesne proud na nulu – což je zvláště problematické v střídavých (AC) systémech, neboť zbytková magnetická energie pokračuje v obíhání i poté, co napětí klesne na nulovou úroveň.

Opatření ke zmírnění: tlumivé sítě (snubber), SSR s klasifikací pro rychlost změny napětí (dv/dt), volba spínání v náhodném okamžiku

Existuje několik účinných způsobů, jak chránit jedno polovodičové relé před těmito obtížnými induktivními vlivy, které mohou způsobit celou řadu problémů. Za prvé fungují zde skvěle RC tlumivé sítě. Většina lidí používá rezistory kolem 100 ohmů spojené s kondenzátory o kapacitě přibližně 0,1 mikrofaradu. Tyto malé obvody pohltí náhlý výkonový impuls ještě dříve, než se vůbec dostane na výstupní stupeň polovodičového relé. Další vhodnou praxí je výběr polovodičového relé s hodnotou dv/dt alespoň 500 V/μs. To zajistí, že vnitřní součásti nebudou poškozeny při výskytu těchto rychlých napěťových špiček. U induktivních obvodů pomáhá při spínání náhodné spínání namísto čekání na nulové průchody napětí zabránit nepříjemným rezonančním jevům, které se postupně hromadí. A nezapomeňte na něco důležitého, co mnoho inženýrů přehlíží: při práci s induktivními zátěžemi vždy snižte jmenovitý proud polovodičového relé přibližně o 40 až 50 procent. Tato dodatečná bezpečnostní rezerva kompenzuje nepředvídatelné startovní proudové špičky a dočasné přetížení, ke kterým dochází častěji, než bychom si přáli.

Kapacitní a kombinované zátěže: Řízení nárazového proudu snížením zatížení jednoho polovodičového relé

Nárazový proud při nabíjení kondenzátoru: Proč jsou rozhodující hodnoty maximálního proudu a odolnost vůči I²t při výběru jednoho polovodičového relé

Při startu kapacitních zátěží, jako jsou vstupní filtry v napájecích zdrojích se spínaným režimem, vznikají velké náběhové proudy, jejichž špičková hodnota může být 20 až 40krát vyšší než běžná provozní úroveň. Tyto proudové špičky představují pro polovodičová relé dva hlavní problémy. Za prvé existuje okamžité riziko, kdy špičkový proud překročí hodnotu, kterou zařízení podle svých technických parametrů zvládne. Za druhé pak nastává dlouhodobější problém, při němž se postupně hromadí tepelné namáhání, vyjadřované jednotkami I²t (ampér na druhou za sekundu). Po zapnutí napájení se kondenzátory chovají téměř jako zkrat, protože jejich odpor je po zapnutí napájení velmi nízký, čímž jsou ohroženy poškozením, například lavinovým průrazem MOSFETů nebo dokonce tavením spojovacích drátků uvnitř součástky. Pro každého, kdo vybírá komponenty, je proto zcela nezbytné ověřit oba tyto faktory, aby byla zaručena spolehlivá funkce za reálných provozních podmínek.

• Hodnota špičkového proudu překračuje nejhorší možnou amplitudu náběhového proudu
• Hodnota odolnosti vůči I²t překračuje celkový integrál přepěťové energie

Snížení výkonu o 50–60 % nad vypočtené hodnoty je běžnou praxí – nejen kvůli kompenzaci nárůstu ekvivalentního sériového odporu (ESR) kondenzátorů způsobenému stárnutím, ale také proto, že SSR s výstupem stejnosměrného proudu nemají podporu při průchodu nulou, čímž jsou zvláště zranitelné vůči opakovaným nárazovým proudům.

Kompatibilita se střídavým a stejnosměrným zátěžovým proudem: Omezení konfigurace výstupu jednoho polovodičového relé

Způsob, jakým střídavé (AC) a stejnosměrné (DC) zátěže ovlivňují výstupní architekturu polovodičového relé, se značně liší. U střídavých SSR fungují nejlépe, protože mohou využít přirozených nulových bodů proudu, kde průběh napětí prochází nulovou hodnotou. To jim umožňuje čistě vypínat napájení pomocí součástek, jako jsou tyristory nebo triaky, které jsou speciálně navrženy pro střídavé signály. U stejnosměrných zátěží je situace složitější. Ty vyžadují jednosměrná výstupní zařízení, obvykle MOSFETy nebo bipolární tranzistory, které dokáží zvládnout nepřetržitý proud a správně se vypnout i tehdy, když není k dispozici pokles napětí, který by usnadnil přepínání. Pokud někdo omylem použije SSR určené pro střídavý proud v aplikaci se stejnosměrným proudem, rychle dojde k vážným problémům. Bez těchto nulových průchodů relé nadále nekontrolovatelně vodí elektrický proud. To vede k přehřívání součástek a nakonec zničí polovodičové prvky uvnitř. Správné řešení spočívá v přesném přizpůsobení typu SSR druhu proudu, který bude řídit. Důležité jsou také parametry napětí a proudu, které musejí přesahovat běžné provozní podmínky s dostatečnou rezervou. Pokud tyto údaje nejsou správně zvoleny, nejenže dojde k poškození relé, ale může také dojít k neočekávanému úplnému výpadku celého systému.
