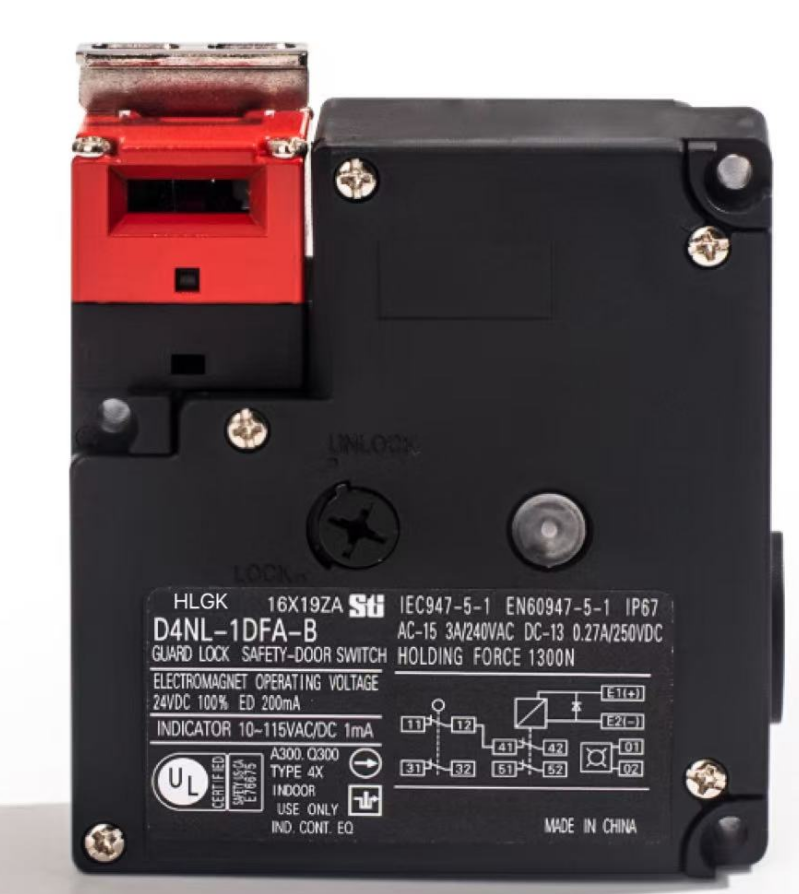

Apakah Titik Utama Pemasangan Suis Pintu Keselamatan?

Memahami Fungsi Suis Pintu Keselamatan dan Integrasi Sistem

Peranan suis pintu keselamatan dalam pencegahan bahaya industri

Suas pintu keselamatan adalah penting untuk menjaga keselamatan pekerja di kilang dan kilang. Apabila seseorang membuka pintu pengawal, suis ini menghentikan mesin dengan segera sebelum sesuatu yang buruk boleh berlaku. Mereka menjaga orang dari kawasan berbahaya semasa peralatan berjalan, yang mengurangkan kemalangan serius seperti dihancurkan atau terperangkap dalam bahagian mesin kira-kira dua pertiga menurut data OSHA dari tahun lalu. Sekarang terdapat versi dengan meterai khas yang melindungi daripada habuk dan kelembapan, ditambah model baru yang menggunakan teknologi NFC. Suis canggih ini menyambung kepada sistem keselamatan pusat di seluruh kemudahan. Ini bermakna pengurus boleh memantau semua titik akses sekaligus di seluruh operasi besar seperti barisan pemasangan kereta atau kilang pembungkusan pil di mana beratus-ratus pintu memerlukan pengawasan berterusan.

Integrasi dengan sistem perlindungan mesin dan sistem keselamatan automatik

Pendekatan keselamatan hari ini sering mencampurkan suis pintu dengan teknologi lain seperti langsir cahaya dan pengimbas kawasan untuk mewujudkan pelbagai lapisan perlindungan. Ambil sel kimpalan robot sebagai contoh. Peranti ini biasanya mempunyai suis berkod magnetik pada pintu panel yang bekerjasama dengan pemantauan saluran dua mengikut garis panduan ISO dari 2019 untuk menghentikan orang bermain-main. Keseluruhan pakej mengurangkan penggera palsu agak sedikit sebenarnya - kajian menunjukkan kira-kira 41% kurang insiden daripada apabila menggunakan hanya satu sistem sahaja menurut Perlindungan Perindustrian Triwulanan tahun lepas. Dan jangan lupa tentang protokol komunikasi juga. Perkara seperti Keselamatan CIP yang berjalan di atas EtherNet / IP memastikan masa tindak balas sangat cepat, kadang-kadang di bawah satu per seribu saat yang sangat penting dalam persekitaran berisiko tinggi.

Penggunaan biasa suis had dan kedudukan dalam persekitaran pengeluaran

• Mesin cetakan suntikan: Suas kedudukan mengesahkan penjepit acuan sebelum permulaan kitaran
• Sistem peletisan: Gerbang yang terkunci menghalang pergerakan lengan robot semasa penyelenggaraan
• Baris pemprosesan makanan: Suis magnet higienis memantau pintu bersih di tempat

Seperti yang dinyatakan dalam Laporan Sistem Keselamatan 2025 (Insight Vault), 89% pemasangan baru kini menggabungkan suis pintu keselamatan dengan kunci pengawal yang diaktifkan IoT, menyokong kawalan akses yang mematuhi audit dan diagnostik jarak jauh.

Penempatan dan pemasangan yang betul untuk prestasi yang optimum

Amalan terbaik untuk memasang suis pintu keselamatan untuk memastikan tindak balas segera

Penyusunan tepat antara suis dan pemandu adalah penting untuk gangguan bahaya yang boleh dipercayai. Memastikan jurang permukaan sentuhan 3 mm untuk memastikan penggerak yang konsisten sambil mengesahkan penutupan pintu sepenuhnya. Kajian automasi keselamatan 2023 mendapati bahawa kesalahan penyelarasan melebihi 5 mm meningkatkan kadar kegagalan untuk mencetuskan sebanyak 43% dalam aplikasi cap kekuatan tinggi.

Pematuhan standard ANSI dan ISO untuk penglihatan dan lokasi

ANSI B11.19-2019 menentukan penempatan suis antara 45 kaki (1.21.5 meter) di atas paras lantai untuk meminimumkan pengaktifan tidak sengaja. Apabila getaran melebihi 12 Hz, ISO 14119 mewajibkan plat pemasangan tahan pemalsuanlangkah yang berkaitan dengan menyelesaikan 22% kes waktu henti yang tidak dirancang yang dikenal pasti dalam audit keselamatan mesin.

Menyesuaikan ketinggian, sudut, dan penyelarasan untuk operasi ergonomik dan boleh dipercayai

Pemasangan yang optimum menyeimbangkan kebolehaksesan dan kebolehpercayaan:

• Dipasang secara menegak dalam ± 10° dari plumb untuk menampung pintu yang tergelincir
• Sudut menyelaraskan mendatar 15°20° ke bawah untuk menahan penumpukan pencemaran
• Tetapkan kuasa pengikatan aktuator pada 7090 lb (3140 kgf) untuk mengelakkan pemicu palsu

Penyesuaian ini menyokong prestasi jangka panjang dalam keadaan operasi dinamik.

Kajian kes: Menghalang kegagalan titik akses penghantar melalui penempatan yang betul

Kemudahan pembungkusan mengurangkan insiden keselamatan yang berkaitan dengan gerbang sebanyak 72% selepas memindahkan suis pintu keselamatan dari sudut bingkai ke kedudukan tengah sisi engsel. Perubahan ini menghapuskan titik mati yang digunakan sebelum ini semasa kemasukan penyelenggaraan pantas, memastikan liputan penuh zon pengesanan.

Teknik pemasangan untuk sistem keselamatan pintu tunggal dan dua

Panduan Pemasangan Langkah demi Langkah untuk Penyediaan Suas Keselamatan Satu Pintu

Mulakan dengan memasang suis pintu keselamatan pada bingkai tetap, pastikan untuk menggunakan penyokong tahan karat untuk kestabilan jangka panjang. Letakkan pemandu di suatu tempat antara 2 hingga 5 milimeter dari badan suis utama supaya ia mencetuskan dengan boleh dipercayai apabila diperlukan. Jika mengikuti garis panduan EN IEC 60947-5-1 adalah penting untuk aplikasi anda, maka sambungkan kenalan yang biasanya ditutup ke litar kawalan secara siri. Jangan lupa untuk memeriksa semua berfungsi dengan baik dengan ujian kesinambungan multimeter lama yang baik. Dan ingatlah untuk memeriksa semua fungsi dengan teliti sebelum anda mulakan sistem. Lebih baik selamat daripada menyesal!

Mengatasi Cabaran dalam Konfigurasi Pintu Dua dan Penyelarasan

Sistem pintu berganda memerlukan penutupan bersepadu untuk menghapuskan jurang pendedahan. Menggunakan suis had berpasangan dengan toleransi masa di bawah 100 ms untuk memastikan pengaktifan serentak. Satu pengeluar mengurangkan insiden yang berkaitan dengan akses sebanyak 43% selepas menaik taraf ke suis tunas magnet yang diselaraskan dengan laser dengan pemandu yang berlebihan, meningkatkan ketepatan dan toleransi ralat.

Menggunakan interlock mekanikal dan sistem modular untuk kawalan bersepadu

Penguncian mekanikal secara fizikal menyekat pergerakan pintu sehingga suis keselamatan mengesahkan penutupan yang selamat. Apabila digabungkan dengan tag RFID dan logika PLC, sistem modular membolehkan pemantauan terpusat sepuluh atau lebih titik akses. Manfaat termasuk:

• Ketahanan penyesuaian selaras dengan ISO 13849-2
• Penggantian modul dalam masa lima minit berbanding dua jam untuk pendawaian tradisional

Modulariti ini meningkatkan masa operasi dan memudahkan penyelesaian masalah.

Keseimbangan Kebolehpercayaan dan Penyelenggaraan dalam Reka Bentuk Interlock Multi-Pintu

Di kawasan lalu lintas yang tinggi, suis keselamatan yang dikendalikan oleh cam dengan penarafan IP67 menawarkan daya tahan lebih daripada 1 juta kitaran dengan drift operasi kurang daripada 0,5 mm. Untuk penyelenggaraan yang lebih mudah, pilih badan suis berhalangan yang membolehkan penyesuaian aktuator tanpa pembongkaranmengurangkan masa henti sebanyak 68% di kilang automotif (Industrial Safety Journal, 2022).

Litar Keselamatan Pengkabelan untuk Pematuhan, Redundansi, dan Toleransi Kegagalan

Merancang litar untuk memenuhi tahap prestasi keselamatan kategori 3 dan kategori 4

Litar keselamatan perlu terus berfungsi dengan baik walaupun sesuatu yang salah untuk memenuhi piawaian Kategori 3 di bawah ISO 13849. Kategori 4 yang lebih tinggi membawa konsep ini satu langkah di luar apa yang kebanyakan orang harapkan. Sistem ini sebenarnya mempunyai komponen sandaran terbina dalam dan mekanisme pemantauan yang mengesan masalah sebelum mereka boleh menyebabkan kerosakan sebenar. Ambil reka bentuk saluran dua sebagai contoh. Mereka mengesan isyarat yang datang melalui laluan yang berbeza pada masa yang sama. Jika ada ketidakcocokan antara isyarat ini yang berlangsung lebih lama daripada kira-kira sepuluh milidetik, sistem akan secara automatik menutup untuk mengelakkan kemalangan. Pengilang juga biasanya memasang relay selamat kegagalan bersama-sama dengan modul ujian diri di seluruh peralatan mereka. Komponen ini membantu mengesan masalah yang berpotensi jauh lebih awal daripada kaedah tradisional yang akan membenarkan, yang menjadikan keseluruhan persediaan lebih dipercayai dari masa ke masa.

Pematuhan NEC dan IEC dalam amalan pendawaian untuk kesinambungan elektrik

Pematuhan kepada NEC Artikel 409 memastikan saiz konduktor yang betul, sementara IEC 60204-1 mengawal integriti tanah. Gunakan wayar berkod warna (contohnya, kuning untuk litar keselamatan) dan terminal tahan karat untuk mengelakkan salah pengkabelan. Pemasangan yang mematuhi kedua-dua piawaian menyaksikan pengurangan 41% dalam kejadian arc-flash berbanding dengan yang mengikuti satu sahaja (analisis 2023).

Melaksanakan Pemantauan Saluran Dua Untuk Menghalang Penyusupan dan Pengecualian

Isyarat redundan dua saluran mengesan cubaan penyalahgunaan seperti wayar jumper dengan membandingkan output dari litar yang berasingan. Kegagalan lebih daripada 10 milisaat akan mencetuskan penutupan segera. Kemudahan yang menggunakan kaedah ini melaporkan penurunan 92% dalam kejadian bypass yang tidak dibenarkan dalam tempoh enam bulan.

Statistik utama: 68% kegagalan berkaitan dengan kabel yang buruk atau kekurangan redundansi

Menurut kajian Institut Ponemon 2023, 68% kegagalan litar keselamatan berhasil daripada konduktor yang kurang besar, sambungan longgar, atau reka bentuk saluran tunggal. Sebaliknya, sistem yang tahan kegagalan dengan kenalan yang berlebihan dan output yang dipantau mengurangkan pemberhentian yang tidak dirancang sebanyak 57%, menunjukkan bahawa pendawaian yang kukuh secara langsung meningkatkan kesinambungan operasi.

Ujian, Pengesahan, dan Pematuhan Peraturan Selepas Pemasangan

Prosedur ujian fungsional untuk mengesahkan prestasi suis pintu keselamatan

Ujian harus dimulakan dengan pengesahan kesinambungan elektrik dan respon mekanik. Gunakan multimeter dan pemandu ujian khusus untuk mensimulasikan pergerakan pintu di bawah beban, meniru tekanan dunia sebenar. Untuk sistem dua saluran, lakukan pemeriksaan redundansi dengan melumpuhkan satu saluran dan mengesahkan sandaran mengekalkan operasi yang selamat dalam had masa tindak balas yang boleh diterima.

Permintaan dokumentasi dan kekerapan untuk pengesahan berterusan

Mengekalkan rekod komprehensif ujian, kalibrasi, dan tindakan penyelenggaraan. ISO 13849 mewajibkan pengesahan setengah tahun untuk suis pintu keselamatan dalam tetapan berisiko tinggi. Kemudahan dengan dokumentasi berstandar mengurangkan masa henti yang tidak dirancang sebanyak 34% berbanding dengan yang mempunyai penjejakan yang tidak konsisten (ulasan keselamatan 2023).

Contoh dunia nyata: Diagnosis Trigging berulang dari aktuator yang salah selaras

Sebuah kilang pembungkusan mengalami kesesakan yang kerap walaupun lulus pemeriksaan awal. Analisis punca utama mendedahkan kesalahan penyelarasan pemandu yang menyebabkan kehilangan hubungan secara berkala. Penyelesaian termasuk menggunakan alat penyelarasan yang dipandu laser dan mengemas kini senarai semak penyelenggaraan pencegahan untuk memasukkan kajian kedudukan suku tahunan, menghapuskan kejadian berulang.

Gambaran keseluruhan OSHA, ISO 13849, dan IEC 60947-5-1 Pematuhan dalam Pengendalian

• OSHA 1910.147 : Memerlukan suis pintu keselamatan untuk mengelakkan permulaan semula mesin yang tidak dijangka semasa perkhidmatan
• ISO 13849-1 : Mandat Performance Level d (PLd) atau lebih tinggi untuk mesin berbahaya
• IEC 60947-5-1 : Menentukan ketahanan elektrik minimum pada 1 juta kitaran untuk suis gred perindustrian

Mengenali Perbezaan Wilayah dalam Standard Aktivasi Keselamatan

Operasi Eropah mesti mematuhi peraturan pengekodan magnet EN 1088 untuk rintangan penyalahgunaan, sedangkan tapak Amerika Utara mengikuti fokus ANSI B11.19 pada kedudukan pengawal fizikal. Organisasi multinasional harus mengamalkan protokol pengesahan yang dapat disesuaikan secara serantau yang memenuhi standard yang paling ketat, memastikan pematuhan global tanpa menjejaskan keperluan tempatan.
