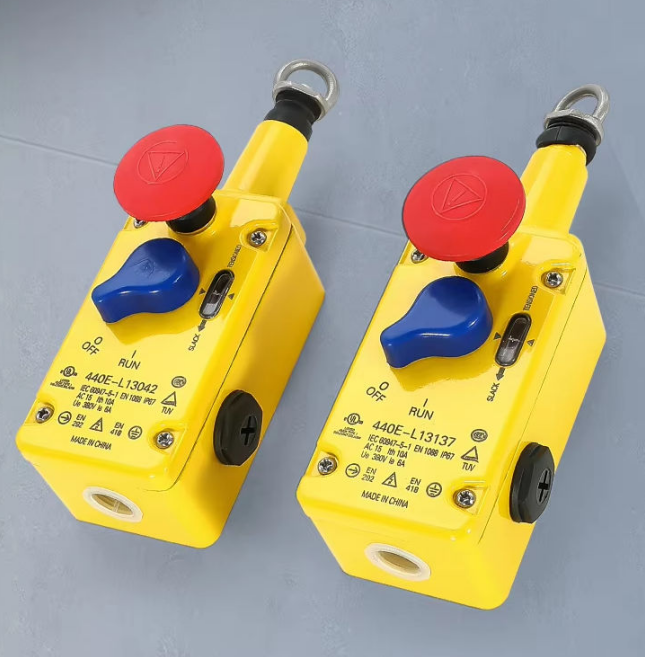

Quali sono le caratteristiche principali di un sistema durevole di arresto di emergenza con corda di trazione?

Componenti Principali di un Sistema Interruttore di Arresto di Emergenza a Corda

Punti di Ancoraggio e il Loro Ruolo nell'Integrità del Sistema

I punti di ancoraggio fungono da supporto strutturale fondamentale per i sistemi di arresto di emergenza, fissando in modo sicuro i cavi a pareti, telai o qualsiasi altra struttura fissa disponibile. Questi componenti sono progettati per sopportare forze ben superiori ai 10 kN secondo una ricerca del Ponemon del 2023, il che significa che resistono efficacemente quando si verifica un'arresto improvviso. Tuttavia, quando si devono installare cavi su tratte superiori ai circa 100 metri, la maggior parte degli esperti consiglia di utilizzare due punti di ancoraggio invece di uno solo. Questa configurazione contribuisce a mantenere una tensione costante lungo tutta la tratta, riducendo allo stesso tempo lo sforzo su ciascun punto di ancoraggio, un accorgimento logico se vogliamo che i nostri sistemi di sicurezza funzionino effettivamente quando necessario.

Cavo, Morsetti e Pulegge: Garantire un Percorso di Attivazione Continuo

Cavi in acciaio inossidabile resistente alla corrosione, abbinati a morsetti zincati e pulegge, creano un percorso di attivazione a prova di errore. I morsetti impediscono lo scivolamento nei punti di terminazione, mentre le pulegge riducono l'attrito durante il movimento del cavo. Componenti con certificazione NEMA 4X garantiscono prestazioni affidabili in ambienti difficili – resistenti a polvere, umidità e temperature estreme senza compromettere la conduttività.

Meccanismi degli interruttori e integrazione con i circuiti di sicurezza

L'attivazione provoca immediatamente l'interruzione del circuito tramite interruttori a scatto controllati da PLC o relè di sicurezza. Questi meccanismi sono conformi allo standard IEC 60947-5-5, con inclusione di bloccaggio meccanico per garantire conformità internazionale. Contatti ridondanti forniscono segnalazione di backup, assicurando l'arresto della macchina entro 500 ms dall'attivazione.

Dispositivi di tensionamento: tenditori a molla e tiranti

I tenditori a molla compensano automaticamente l'allungamento del cavo, mantenendo una tensione di base compresa tra 50 e 150 N per evitare cedimenti. I tiranti permettono regolazioni manuali fini in incrementi di ±5 N, essenziali per allineare sistemi con più interruttori. Sistemi integrati di protezione contro il sovratensionamento proteggono i componenti in ambienti ad alta vibrazione, preservando al contempo il feedback tattile.

Guide, indicatori e hardware di montaggio per un allineamento ottimale

Indicatori fluorescenti posizionati a intervalli non superiori a 3 metri migliorano la visibilità, mentre guide in polimero stabili ai raggi UV indirizzano i cavi lontano da punti di schiacciamento. Brackets di montaggio regolabili consentono correzioni angolari di ±15°, permettendo un percorso in linea retta attorno agli ostacoli. Fasteners placcati al cromato resistono all'allentamento durante un uso ripetuto, mantenendo l'allineamento per oltre 100.000 cicli di attivazione.

Requisiti critici per le prestazioni del cavo e dell'ambiente

Specifiche di resistenza del materiale e carico di rottura

I cavi di arresto di emergenza devono soddisfare severi requisiti meccanici. L'ISO 13850 richiede un carico minimo di rottura di 1.500 lbs (680 kg) , garantendo un'attivazione affidabile sotto alta tensione. Le funi in acciaio inossidabile multitraccia superano comunemente i requisiti ISO 14118:2018 con resistenze allo snervamento fino a 80.000 psi , combinando flessibilità e durata.

Materiale della guaina e resistenza ambientale (Classificazioni NEMA/IP)

Le attrezzature per esterni necessitano protezione dai danni causati dai raggi UV e dal passaggio di sostanze chimiche. Per questo motivo i produttori spesso scelgono rivestimenti in poliuretano (PUR) o gomma termoindurente quando devono soddisfare gli severi standard IP67 o NEMA 4X. Questi materiali funzionano bene in un ampio intervallo di temperature estreme, da meno 40 gradi Celsius fino a 90 gradi. I test dimostrano che i cavi rivestiti in PUR mantengono circa il 95% della loro flessibilità anche dopo essere stati piegati oltre 10.000 volte in ambienti salini. E nelle situazioni in cui è previsto un lavaggio ad alta pressione continuo, le versioni con rating IP69K riducono i guasti di circa due terzi rispetto alle soluzioni standard.

Codifica cromatica e norme di visibilità per l'identificazione di emergenza

Colori ad alto contrasto come il rosso sicurezza (RAL 3001) o il giallo fluorescente (ISO 3864-1) consentono un'identificazione rapida. La norma ANSI Z535.1-2022 prescrive fasce retroriflettenti con una riflettanza pari a 250 cd/lux/m² di riflettanza a 30 metri. Indicatori bicolore ogni 10 metri soddisfano il requisito IEC 60204-1 "visibilità della funzione di arresto", migliorando il riconoscimento lungo percorsi estesi.

Robustezza contro polvere, umidità e usura meccanica

Guaine prive di alogeni resistono a oltre 500 ore di usura abrasiva (ASTM D4060) mantenendo le prestazioni dielettriche in ambienti umidi. L'isolamento in polietilene reticolato (XLPE) previene la dispersione di corrente all'80% di umidità relativa, superando il PVC con un margine di 3:1 nei test di ciclaggio caldo-umido. Dati di campo mostrano che i tenditori rivestiti in resina epossidica riducono la manutenzione legata alla corrosione del 78%rispetto alle alternative zincate.

Principali metriche di conformità

Questa matrice garantisce il rispetto delle direttive di sicurezza globali affrontando al contempo le sfide ambientali nei contesti industriali.

Progettazione fail-safe e meccanismi di sicurezza nei sistemi a corda di traino

I moderni sistemi di interruttore di emergenza a fune adottano un'ingegneria fail-safe per garantire l'arresto della macchina in caso di malfunzionamenti dell'apparecchiatura o intervento dell'operatore. Progettati per soddisfare le direttive IEC 60947-5-5, incorporano ridondanza, rilevamento automatico dei guasti e modalità di guasto prevedibili.

Meccanismo a scatto e bloccaggio automatico all'attivazione

Gli scatti a molla si innestano istantaneamente quando la corda viene tirata, bloccando meccanicamente l'interruttore nella posizione di "intervento" fino al ripristino manuale. Ciò impedisce riavvii accidentali dovuti a vibrazioni o recupero parziale della tensione.

Attivazione su trazione o rottura: garanzia di risposta a qualsiasi modalità di guasto

I sistemi a doppia risposta attivano l'arresto sia quando il cavo viene volontariamente tirato, sia quando viene reciso da un impatto. Un audit sulla sicurezza delle macchine del 2023 ha rilevato che il 98% di tali sistemi soddisfa i requisiti del livello prestazionale d (PLd) della norma ISO 13849-1.

Calibrazione della forza di sgancio per fattori umani e accessibilità

La forza di sgancio è calibrata tra 70 e 120 Newton, trovando un equilibrio tra rapidità di risposta e accessibilità ergonomica. La ricerca secondo la norma ANSI B11.19-2023 mostra che forze inferiori a 150 N sono adatte al 95% degli utenti, inclusi coloro che hanno una mobilità ridotta.

Protocolli di ripristino manuale per prevenire riavvii accidentali

Secondo gli standard OSHA 1910.147 (c) (4) per il blocco/etichettatura, il ripristino richiede un'azione consapevole, come l'uso di un interruttore con chiave o di un meccanismo a doppia leva. Ciò garantisce una verifica intenzionale prima dell'operazione di ripristino.

Gestione della tensione e rilevamento del cedimento per l'affidabilità del sistema

Soluzioni di tensionamento a molla e con contrappeso

La tensione efficace mantiene una costante tautologia del cavo nonostante le variazioni di temperatura e l'usura meccanica. I tenditori a molla compensano allungamenti minori (±5% secondo ISO 13857), mentre i contrappesi applicano una forza gravitazionale nei tratti verticali. Entrambi i metodi prevengono attivazioni accidentali e garantiscono una precisione di attivazione entro 1.1 mm .

Indicatori di Tensione e Strumenti di Monitoraggio Visivo

I sistemi moderni sono dotati di marcatori di spostamento colorati o estensimetri digitali per il monitoraggio in tempo reale. Gli impianti con display della tensione in tempo reale riducono gli errori di manutenzione del 38% rispetto ai controlli manuali. La registrazione dei dati consente un'analisi predittiva, identificando le tendenze d'usura prima del guasto dei componenti.

Rilevamento dello slacco come caratteristica di sicurezza anti-manomissione

Se la tensione scende al di sotto di 15 N, l'interruttore di rilevamento del gioco ridondante attiverà il circuito di emergenza, una soglia progettata per prevenire tentativi di bypass intenzionali. Questa doppia protezione risolve i problemi legati al rilassamento ambientale e alla manomissione malintenzionata, ed è conforme ai requisiti della norma IEC 60947-5-5.

Monitoraggio passivo vs. attivo del gioco: chiarire il dibattito

Installazione ergonomica e migliori pratiche per la conformità

Altezza e portata ottimali di montaggio per l'accesso dell'operatore

Installare l'interruttore di emergenza a corda di traino tra i 32 e i 48 pollici sopra la superficie del passaggio per garantire un servizio ergonomico al 95% degli operatori. Questa altezza riduce al minimo il rischio di superare i limiti e assicura che la maniglia sia chiaramente visibile in situazioni di emergenza.

Colori ad alto contrasto, bandierine e maniglie per un riconoscimento rapido

Giacche arancioni o gialle fluorescenti con strisce retroriflettenti migliorano la rilevabilità in ambienti con scarsa illuminazione. Rapporti di contrasto superiori a 70:1 rispetto alle superfici di sfondo riducono i ritardi di attivazione di 1,2 secondi (ISO 3864-1:2024), accelerando l'intervento in emergenza.

Installazione lungo i percorsi pedonali e le zone a rischio per una copertura massima

Posizionare i cavi entro 10 piedi da potenziali pericoli come punti di strozzamento dei nastri trasportatori. ASME B20.1-2023 richiede la capacità di attivazione bidirezionale per macchinari lineari più lunghi di 50 piedi, garantendo un controllo accessibile da entrambe le estremità.

Conformità alle direttive di sicurezza IEC, ANSI, ISO e ASME B20.1

Un sistema certificato deve essere in grado di sopportare una tensione statica di 40 libbre senza attivazioni false e presentare una deflessione di 2 pollici ogni 50 piedi. Un'analisi sulla sicurezza industriale del 2024 ha rilevato che le installazioni conformi agli standard ISO 13850 hanno ridotto del 29% le richieste di risarcimento per danni all'attrezzatura rispetto ai progetti non verificati.

Documentazione e certificazione per le verifiche di sicurezza

Conservare i registri della verifica della tensione, dei test sulla direzione di trazione e della validazione della resistenza alla corrosione. La ricertificazione annuale secondo NFPA 79:2024 supporta la conformità continua alle normative sulla sicurezza sul lavoro in continua evoluzione.
